Kích thủy lực 1 chiều loại thông dụng nhất, đặc biệt cho các ứng dụng chế tạo thiết bị. Cơ cấu hồi về bằng lò xo, vỏ thép sơn tĩnh điện. Sở dĩ nó được dùng cho chế tác vì đầu xylanh có tiện sẵn ren ngoài và lỗ ren trong. Thuận tiện cho việc kết nối với các đồ gá ngoài. Ngay cả phần đuôi xylanh dũng được tiện sẵn 2 lỗ để gắn với cơ phận tùy biến ngoài.

Dưới đây là clip hướng dẫn bạn định dạng nhanh thông số kỹ thuật của dòng xylanh NSSS.

Đứng độc lập một mình xylanh một chiều chưa thể sử dụng được, nó cần được kết hợp với bơm dầu. Bất kể dẫn động bằng cách nào, áp suất lớn nhất phải đạt 700 bar thì bạn có tải trọng đúng thiết kế. Vấn đề bạn cần lựa chọn là dung tích dầu cho kích thủy lực bạn đang có. Tối thiểu dung tích dầu của bơm phải lớn thể tích dầu của xylanh 20%-30%. Đây là trường hợp bạn dùng 1 bơm 1 xylanh. Nếu bạn dùng nhiều kích thủy lực cùng lúc với 1 bơm, bạn cần phải chọn thể tích lớn tổng các thành phần cộng lại.

Kích thủy lực NSSS

Dòng này phổ dụng nhất, đặc biệt phù hợp cho anh em chế chooc. Nhà sản xuất họ làm ra loại này cho mục đích đó, vì thế họ chuẩn bị sẵn cho bạn rất nhiều thứ và họ xylanh khác không có.

Model	TTg	HT mm	V cm³	CCĐ mm	Model	TTg	HT mm	V cm³	CCĐ mm

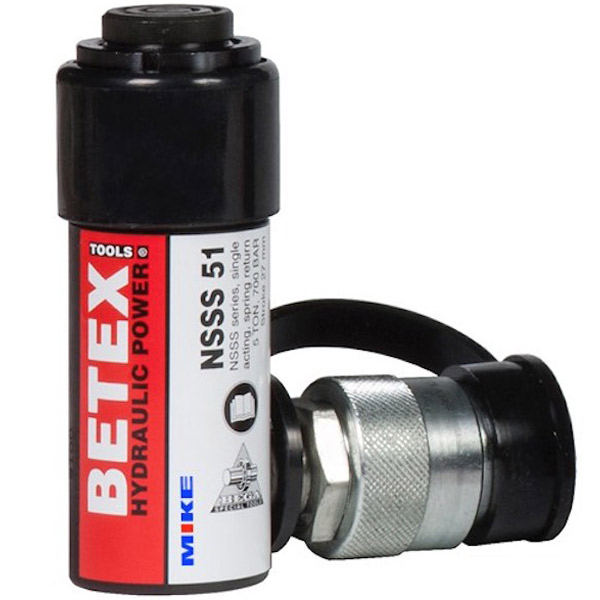

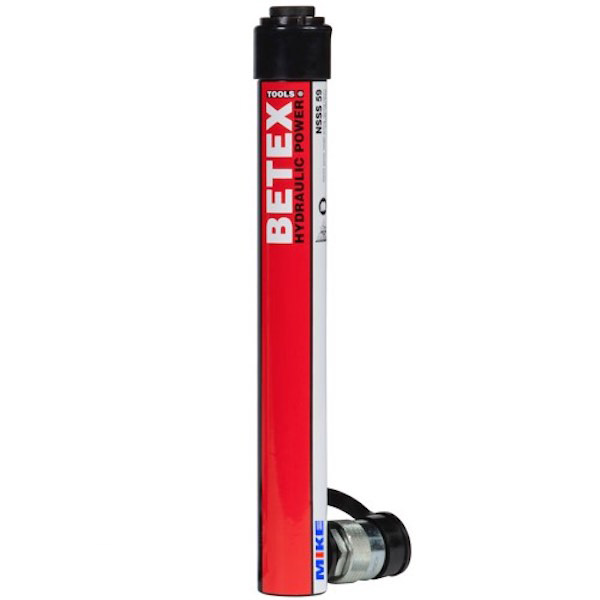

NSSS51	4.5	26	17	110	NSSS57	5	183	129	273

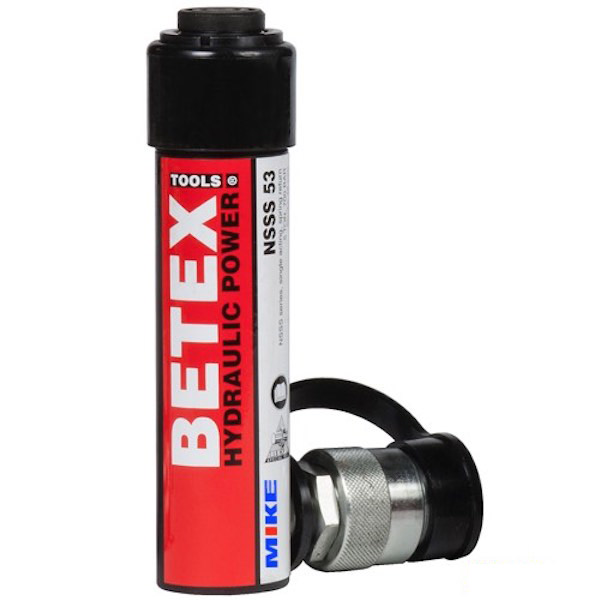

NSSS53	5	76	54	165	NSSS59	5	232	164	324

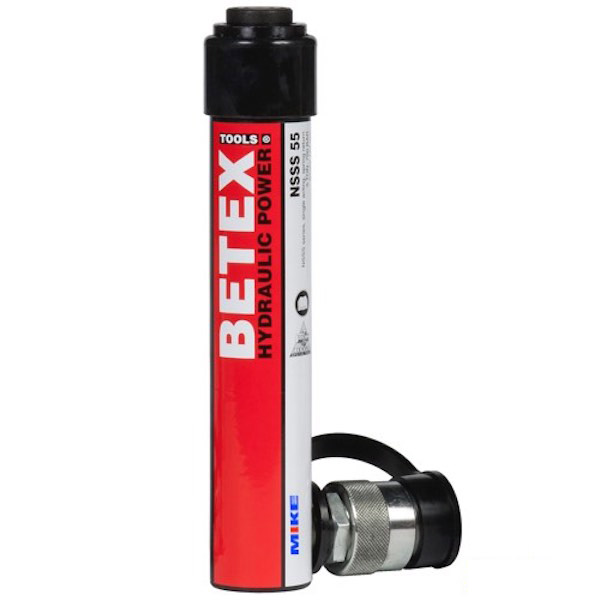

NSSS55	5	127	90	216

Xylanh thủy lực 10 tấn NSSS10x

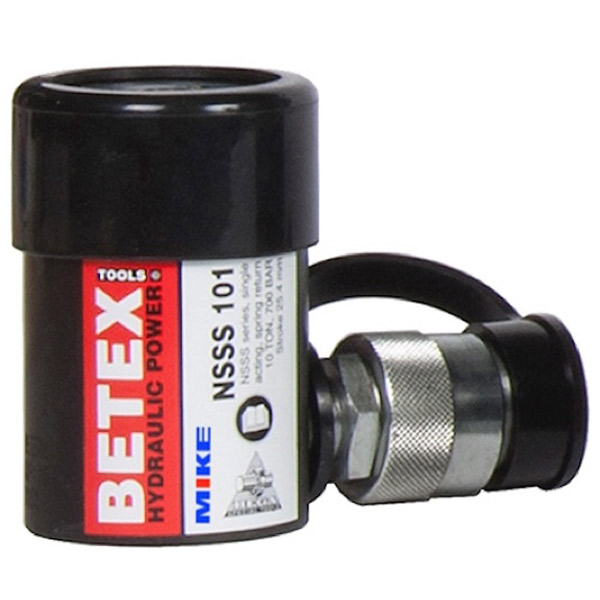

Kích thủy lực 1 chiều, BETEX NSSS 101, tải trọng 10 tấn, hồi về bằng lò xo

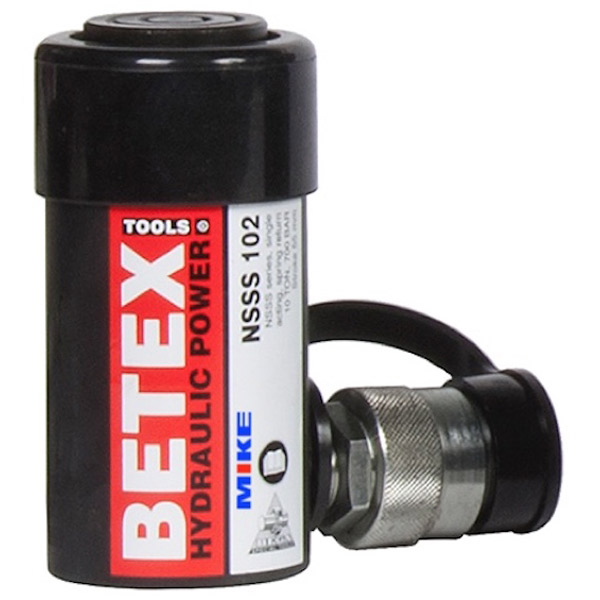

Kích thủy lực 1 chiều, BETEX NSSS 102, tải trọng 10 tấn, hồi về bằng lò xo

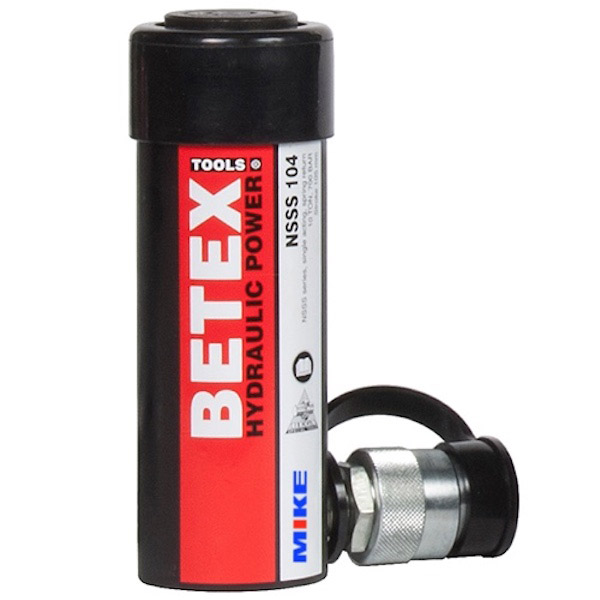

Kích thủy lực 1 chiều, BETEX NSSS 104, tải trọng 10 tấn, hồi về bằng lò xo

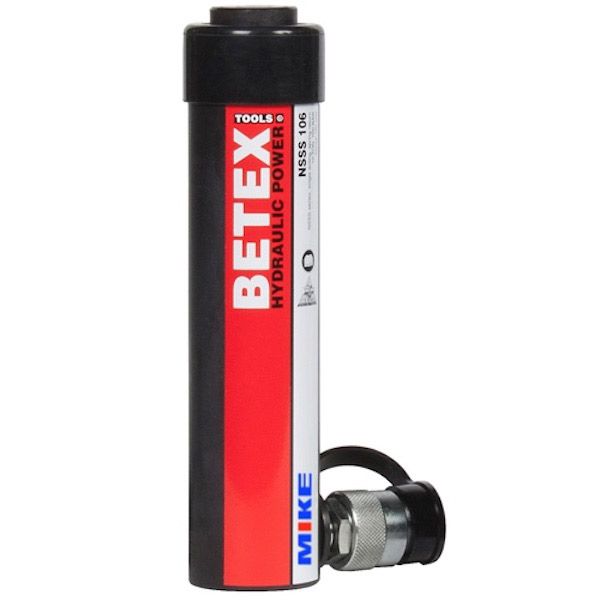

Kích thủy lực 1 chiều, BETEX NSSS 106, tải trọng 10 tấn, hồi về bằng lò xo

Loại này có độ sâu khóa đầu kích P = 19mm. Xylanh loại này dùng cho chế tạo, nhà sản xuất thiết kế sẵn các chỗ kết nối với cơ phận bên ngoài. Chẳng hạn, đáy của xylanh có sẵn chỗ bắt vít, đầu xylanh có ren ngoài và lỗ ren trong. Bình thường, kích NSSS được bọc phủ cao su ngay đầu trên của xylanh để bảo vệ lớp ren ngoài.

Model	HT mm	V cm³	CCĐ mm	Model	HT mm	V cm³	CCĐ mm
NSSS101	25.4	36.5	90	NSSS108	203.5	323	298
NSSS102	51	73	121	NSSS1010	255.5	406	350
NSSS104	101	145	171	NSSS1012	305.5	486	400
NSSS106	152.5	242	247	NSSS1014	356.5	567	451

Kích thủy lực 15 tấn NSSS15

Vỏ kích sơn tĩnh điện powder coating, phủ nitrit đen, chống mài mòn, chống bám bẩn. Tất cả kích thủy lực đều có gắn sẵn cổng quick couplink 3/8 inch, có nắp che chắn bụi. Chủng loại này cũng có ren đầu xylanh, cả trong và ngoài. Dưới đáy cũng được tạo sẳn ren tại 2 vị trí cho bạn gắn các đồ gá vào. Kích thước cụ thể từng model, bạn vui lòng xem chi tiết trong catalogue hoặc gọi cho chúng tôi.

Model	HT mm	V cm³	CCĐ mm	Model	HT mm	V cm³	CCĐ mm
NSSS151	26.5	63	124	NSSS1510	254.5	604	373
NSSS152	52.5	125	149.6	NSSS1512	305	724	424
NSSS154	102.5	243	200	NSSS1514	355.7	845	474.6
NSSS156	153	363	271.6	NSSS1516	406	824	523
NSSS158	203.5	483	322

Gồm 9 models

Xylanh thủy lực 25 tấn NSSS25

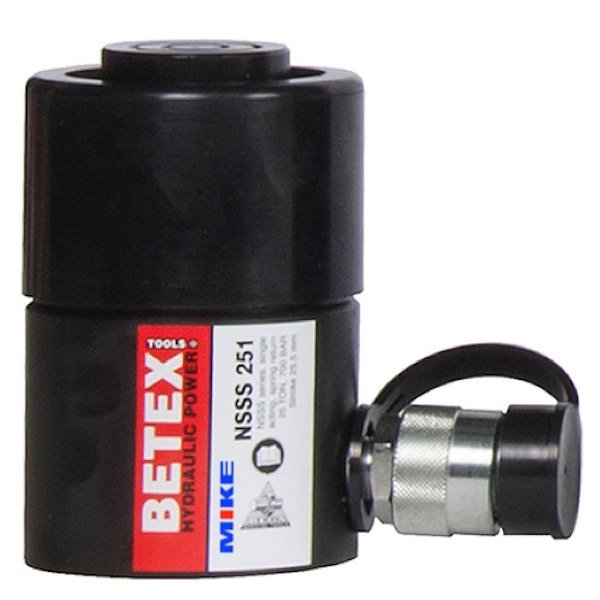

Kích thủy lực 1 chiều, BETEX NSSS 251, tải trọng 25 tấn, hồi về bằng lò xo

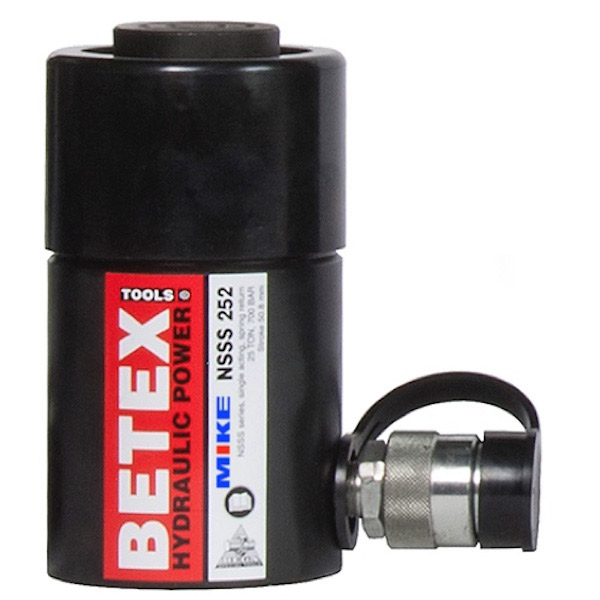

Kích thủy lực 1 chiều, BETEX NSSS 252, tải trọng 25 tấn, hồi về bằng lò xo

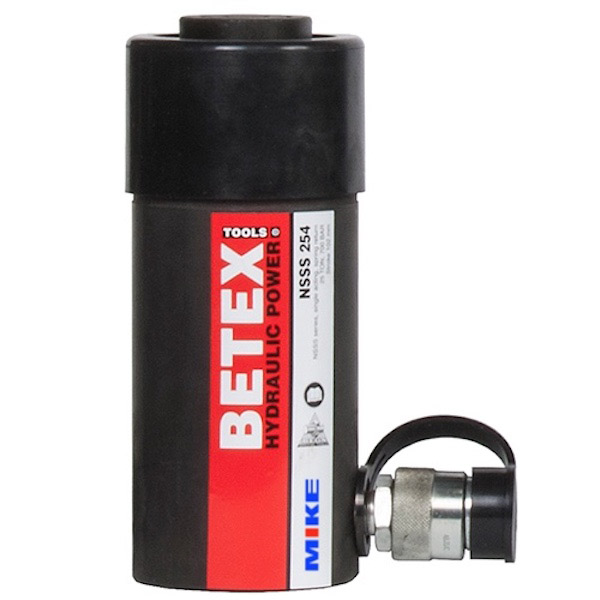

Kích thủy lực 1 chiều, BETEX NSSS 254, tải trọng 25 tấn, hồi về bằng lò xo

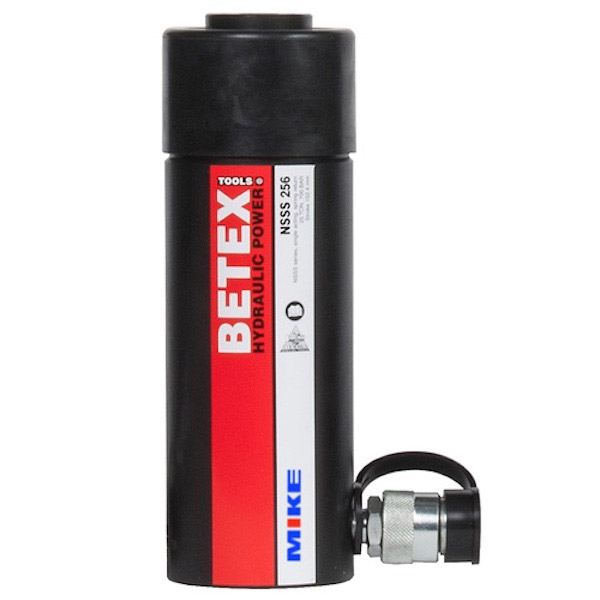

Kích thủy lực 1 chiều, BETEX NSSS 256, tải trọng 25 tấn, hồi về bằng lò xo

Đường kính ngoài giống nhau và cùng là Ø88mm, đk piston hiển nhiên cũng sẽ giống nhau. Chúng chỉ khác nhau về hành trình và chiều cao đóng. Mọi thông số kỹ thuật còn lại giống nhau trong cùng series.

Model	HT	V cm³	CCĐ	Model	HT	V cm³	CCĐ
NSSS251	25.5	98	139.5	NSSS258	209.5	806	324
NSSS252	51	196	165	NSSS2510	260.5	1002	375
NSSS254	102	392	216	NSSS2512	311	1196	425.5
NSSS256	158.5	610	273	NSSS2514	361.5	1390.5	476

Tương ứng cho các tải trọng 30, 50, 75 và 100 tấn. Video dưới đây là ví dụ về một kích còi nhất trong dòng họ nhưng vẫn phải cần bơm thủy lực có áp 700 bar. Chuyện kích nó to hay nhỏ chẳng là vấn đề, cái chính là nó cần phải đủ áp.

Sử dụng bơm dẫn động bằng nguồn điện bao giờ chi phí cũng cao hơn chạy bằng cơm. Tuy nhiên nó tiện dụng hơn, thời gian thi công nhanh hơn và đặc biệt khi bạn cần làm với nhiều xylanh. Như trên đây đã nhắc tới, việc bạn dùng bơm to hay nhỏ chẳng quan trọng, cái chính là nó phải tạo ra áp lực dầu đủ 700 bar hay 10000 psi.

Vậy làm cách nào để chọn được phương án tối ưu nhất cho nhu cầu của bạn? Hãy gọi cho chúng tôi để được tư vấn chu đáo nhất hoặc bạn quay lại thư mục kích thủy lực hoặc bài viết cách chọn hệ thống thủy lực.

Mã SKU	Giá (VND)	Kho	Chiều cao đóng	Dung tích xylanh	Hành trình	Tải trọng	Đk đầu tuýp
NSSS 51	8.544.000 đ		110mm	17mm	26mm	4.5 tấn	38mm
NSSS 53	10.080.000 đ		165mm	54ml	76mm	5 tấn	38mm
NSSS 55	12.256.000 đ		216mm	90ml	127mm	5 tấn	38mm
NSSS 57	13.800.000 đ		273mm	129ml	183mm	5 tấn	38mm
NSSS 59	17.670.000 đ		324mm	164ml	232mm	5 tấn	38mm
NSSS 101	10.880.000 đ		90mm	36.5ml	25.4mm	10 tấn	57mm
NSSS 102	12.130.000 đ		121mm	73ml	51mm	10 tấn	57mm
NSSS 104	14.470.000 đ		171mm	145ml	101mm	10 tấn	57mm
NSSS 106	16.930.000 đ		247mm	242ml	152.5mm	10 tấn	57mm
NSSS 108	19.520.000 đ		298mm	323ml	203.5mm	10 tấn	57mm
NSSS 1010	24.740.000 đ		350mm	406ml	255.5mm	10 tấn	57mm
NSSS 1012	33.730.000 đ		400mm	486ml	305.5mm	10 tấn	57mm
NSSS 1014	48.320.000 đ		451mm	567ml	356.5mm	10 tấn	57mm
NSSS 151	17.380.000 đ		124mm	63ml	26.5mm	15 tấn	73mm
NSSS 152	18.920.000 đ		149.6mm	125ml	52.5mm	15 tấn	73mm
8230154	21.830.000 đ	1	200mm	243ml	102.5mm	15 tấn	73mm
NSSS 156	27.460.000 đ		271.6mm	363ml	153mm	15 tấn	73mm
NSSS 158	31.780.000 đ		322mm	483ml	203.5mm	15 tấn	73mm
NSSS 1510	40.900.000 đ		373mm	604ml	254.5mm	15 tấn	73mm
NSSS 1512	57.320.000 đ		424mm	724ml	305mm	15 tấn	73mm
NSSS 1514	65.600.000 đ		474.6mm	845ml	355.7mm	15 tấn	73mm
NSSS 1516	87.140.000 đ		523mm	824ml	406mm	15 tấn	73mm
NSSS 251	21.410.000 đ		139.5mm	98ml	25.5mm	25 tấn	88mm
NSSS 252	24.740.000 đ		165mm	196ml	51mm	25 tấn	88mm
NSSS 254	32.065.000 đ		216mm	392ml	102mm	25 tấn	88mm
NSSS 256	35.780.000 đ		273mm	610ml	158.5mm	25 tấn	88mm
NSSS 258	46.600.000 đ		324mm	806ml	209.5mm	25 tấn	88mm
NSSS 2510	56.580.000 đ		375mm	1002ml	260.5mm	25 tấn	88mm
NSSS 2512	70.980.000 đ		425.5mm	1196ml	311mm	25 tấn	88mm
NSSS 2514	100.000.000 đ		476mm	1390.5ml	361.5mm	25 tấn	88mm
NSSS 308	55.140.000 đ		387.5mm	925ml	209.5mm	30 tấn	103mm
NSSS 502	41.220.000 đ		177mm	361ml	51mm	50 tấn	127mm
NSSS 504	60.065.000 đ		229mm	719ml	101.5mm	50 tấn	127mm
NSSS 506	65.480.000 đ		283mm	1116ml	157.5mm	50 tấn	127mm
NSSS 508	86.600.000 đ		349mm	1446ml	203mm	50 tấn	127mm
NSSS 5010	125.216.000 đ		385mm	1853ml	260mm	50 tấn	127mm
NSSS 5013	123.552.000 đ		461mm	2377ml	335.5mm	50 tấn	127mm
NSSS 756	97.440.000 đ		285mm	1752ml	155mm	75 tấn	152mm
NSSS 7513	150.465.000 đ		491mm	3770ml	333.5mm	75 tấn	152mm
NSSS 1006	133.890.000 đ		358mm	2432ml	170mm	100 tấn	177mm
NSSS 10010	218.500.000 đ		708mm	3720ml	260mm	100 tấn	177mm

Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex
