Máy ép thủy lực 200 tấn WSPE200, 2 cấp tốc độ, bàn ép 1m3

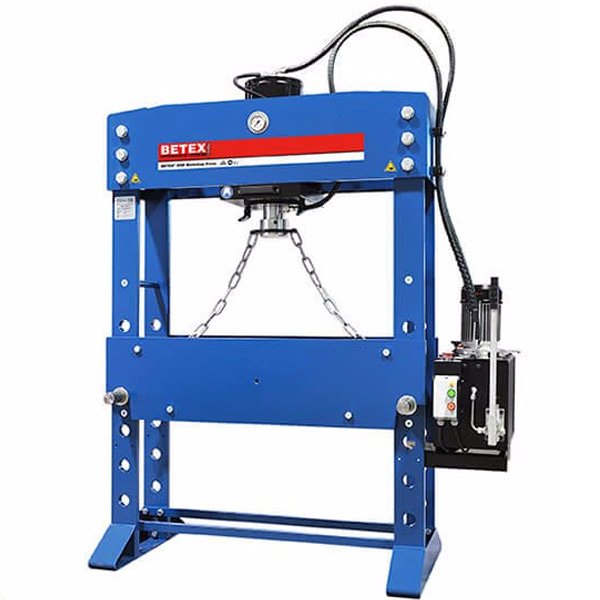

Máy ép thủy lực 200 tấn WSPE200, kiểu khung chữ H. Lực ép max 200 tấn. Áp suất làm việc max 245 Bar, 2 cấp tốc độ. Điện áp nguồn, công suất motor 3 Kw, 400V, 50Hz. Vận hành hệ thống thủy lực bằng bơm điện và bơm tay. Xylanh di chuyển qua lại trên khung đỡ ngang bằng tay. Có khóa chốt cố định vị trí đầu ép.

Khoảng cách bàn đỡ phôi 1300mm. Thay đổi vị trí tương tác thông qua xylanh chính kết hợp dây xích. Bơm tay cũng được tích hợp cùng, để áp dụng trong trường hợp cần canh chỉnh độ chính xác các vị trí tiếp xúc của đầu pitton và phôi, hoặc trong trường hợp ép mồi ban đầu để kiểm tra phôi.

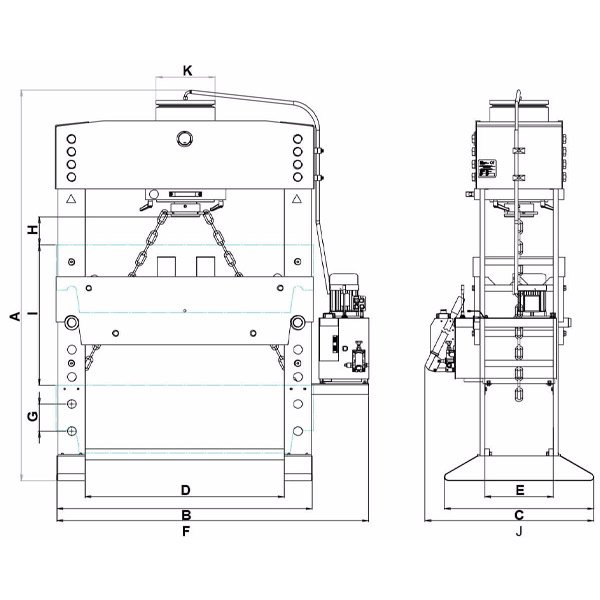

Bảng thông số kích thước của máy ép thủy lực khi đã gắn hoàn thiện trên khung. Khối V Block , công tắc đạp chân, chưa bao gồm đi kèm với máy ép thủy lực 200 tấn. Khi nhu cầu sử dụng của khách hàng cần sẽ lựa chọn mua thêm. Đồng hồ áp suất được lắp đặt gần xylanh, ở mặt trước. Người vận hành dễ dàng quan sát áp suất của hệ thống khi làm việc.

Tốc độ xylanh khi đi ra sẽ được điều chỉnh theo 2 cấp tốc độ là, 5.73 mm/giây và  1.84 mm/ giây. Tốc độ nhanh sẽ áp dụng khi, xylanh đi hành trình ban đầu chưa tiếp cận phôi (khoảng cách đầu pitton và phôi lớn). Tốc độ chậm sẽ áp dụng khi xylanh đã tiếp cận tới phôi, lúc này sẽ cần điều chỉnh và cần tải trọng lớn để thực hiện công việc.

Máy ép thủy lực 200 tấn BETEX WSPE200

Tốc độ xylanh hồi về không tải 7.08 mm/giây. Tải được đề cập tới ở đây là bàn đỡ phôi. Bàn làm việc sẽ được thay đổi các vị trí theo khung dọc, để thuận tiện cho việc ép các phôi có kích thước khác nhau. Phần móng ngựa sẽ được liên kết với đầu pitton, phần dây xích sẽ liên kết với bàn đỡ phôi.

• Áp suất làm việc max: 243 bar.
• Tải trọng: 200 tấn
• Hành trình: 400mm
• Điện áp làm việc: 400VAC, 50/60Hz., 3 pha.
• Công suất motor điện: 3 kW.
• Sô vòng quay: 3000 vòng.
• Cấp tốc độ: 2
• Cấp bảo vệ: IP54
• Cấp an toàn: Class I.
• Xylanh di động qua lại trên thanh đỡ: Không
• Van điều hướng bằng tay 3 vị trí.
• Đồng hồ áp suất.
• Van an toàn (van tràn). Van điều khiển tốc độ
• Tầng 1: 27.6 lít/ phút.
• Tầng 2: 7.1 lít/ phút.
• Khung đỡ sẽ được nâng lên hạ xuống vị trí phù hợp thông qua xilamnh ép.
• Dung tích thùng dầu: 64 lít.
• Tốc độ làm việc: 1.84 mm/ giây.
• Tốc độ tối đa: 5.73 mm/giây.
• Tốc độ hồi về: 7.08 mm/giây.
• Đường kính trong xylanh: Ø320 mm
• Đường kính trục piston: Ø140 mm
• Đường kính piston: Ø175 mm.
• Trọng lượng: 1690 kg.

Kéo lên hoặc hạ xuống bằng cách vận hành bơm điện hoặc bơm tay. Điều chỉnh xong phần móng ngựa và dây xích cần tháo ra, để không ảnh hưởng tới quá trình vận hành.

Chú ý đối với máy ép thủy lực 200 tấn

Máy ép có lực ép 200 tấn, khối lượng rất lớn. Nên vị trí đặt máy cần có nền móng vững chắc, an toàn, không gian thao tác rộng và thỏa mái. Đảm bảo các điều kiện về an toàn loa động cho người vận hành trong quá trình làm việc.
