Máy gia nhiệt bánh răng BLF 208, vòng bi OD 1700mm

Máy gia nhiệt BLF208- BETEX chuyên dụng cho bánh răng, vòng bi, khớp nối, gối đỡ…. Ứng dụng cho các phôi gia nhiệt có từ tính. Công suất biểu kiến 40kVA, điện 3pha, 400V. Áp dụng cho phôi có đường kính ngoài tới Ø1700mm.

Trọng lượng phôi lớn nhất 1600kg. Nhiệt độ gia nhiệt tiêu chuẩn 240oC. Với 2 chức năng gia nhiệt độc lập: theo thời gian và nhiệt độ. Có chứng năng giữ nhiệt HOLD sau khi quá trình gia nhiệt kết thúc. Cảm biến nhiệt độ có từ tính kèm theo. Tự động khử từ khi kết thúc chu trình và báo hiệu bằng âm thanh.

Thiết kế của máy BETEX BLF 208

Đối với model BLF 208. Nhà sản xuất cung cấp 2 thiết kế về điều kiện làm việc. Như hình ảnh bên trên các bạn có thể thấy được:

1. Hình bên trái là model cố định. Đối với thiết kế này, thì máy sẽ được đặt tại vị trí mà đã được thiết kế trong nhà xưởng. Trong trường hợp tất cả các công tác sửa chữa, bảo trì đều được đưa về kho bảo trì. Trường hợp phát sinh nhu cầu, cần di chuyển đến vị trí khác sẽ cần sự hỗ trợ của xe nâng tay, điện, dầu…

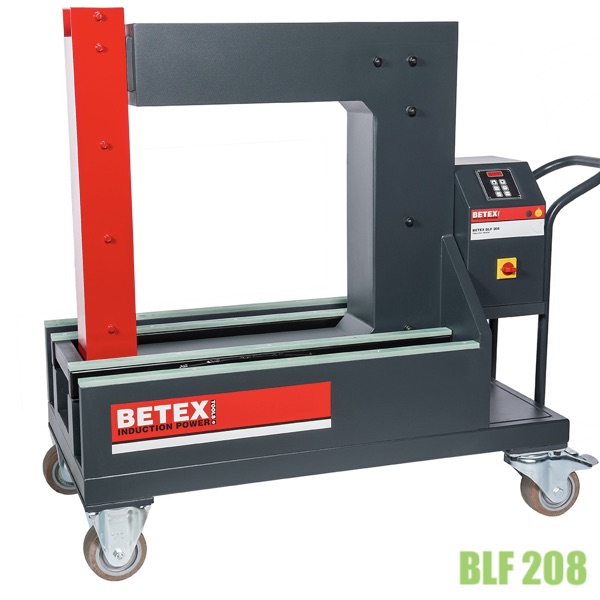

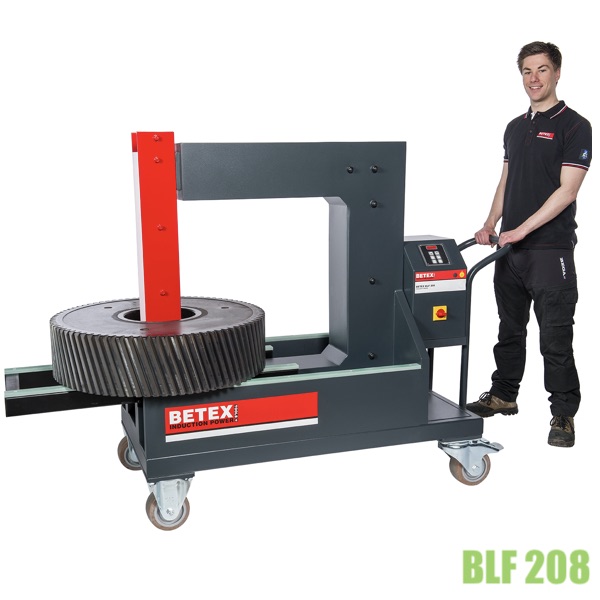

2. Hình bên phải là model di động. Máy được đặt trên một khung xe đẩy, với 2 bánh cố định, 2 bánh lái có khóa định vị. Đối với thiết kế này, sẽ thuận thiện trong việc người sử dụng có thể di chuyển máy đến, các khu vực làm việc để thao tác, mà không cần các thiết bị phụ trợ, tuy nhiêu con người thì không thể không có. Đối với bốn bánh xe, đã được thiết kế đủ tải trọng, để có thể chịu tải được cả máy và phôi gia nhiệt.

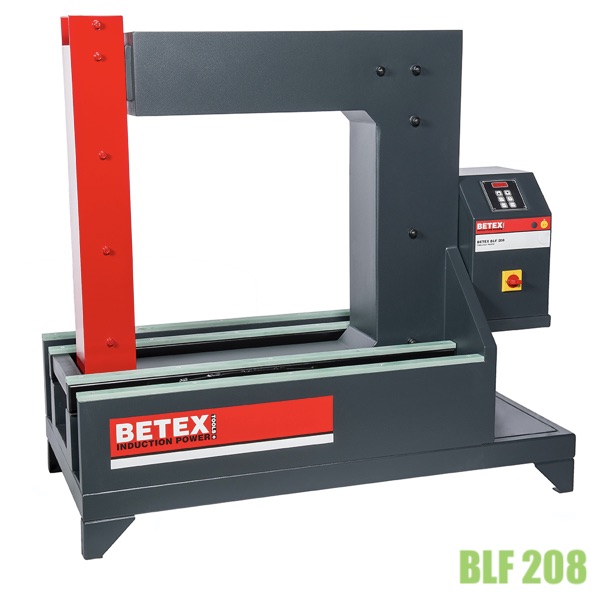

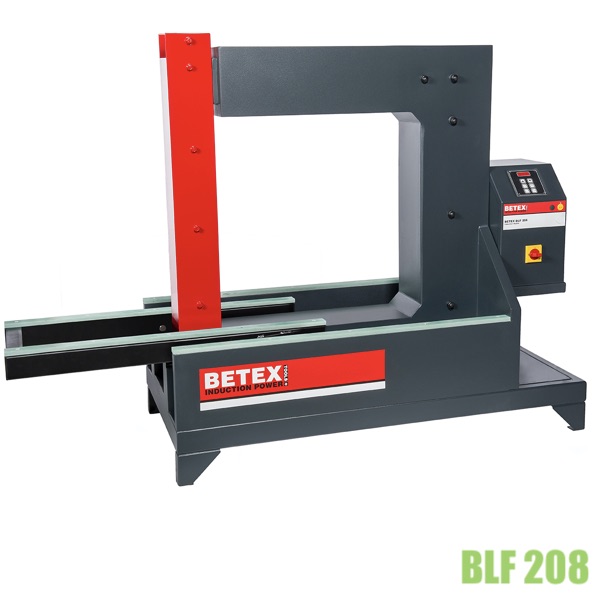

Điểm khác biệt giữa 2 thiết kế trên là về nhu cầu di chuyển, còn lại mọi thiết kế khác đều như nhau. Về thiết kế giá đỡ để đở phôi gia nhiệt, khi gia nhiệt theo phương ngang được thiết kế di động, có nghĩa là có thể kéo ra để đỡ phôi và thu vào khi kết thúc công việc. Điều này sẽ thu gọn kích thước để dễ dàng di chuyển. Các bạn có thể hình dung thông qua hình ở giữa.

Tính năng và ghi chú

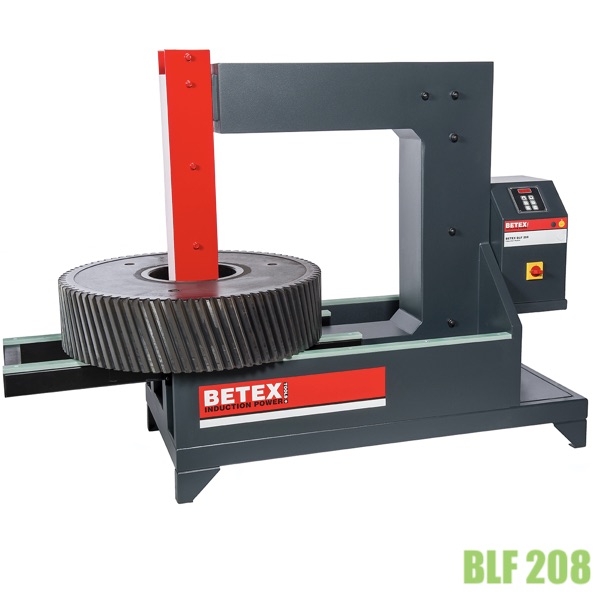

Máy có thể gia nhiệt được theo cả phương ngang, và dọc. Đối với phương dọc gông từ đã được cố định với một kích thước cho đường kính trong nhỏ nhất là 330mm. Như vậy về các đường kính trong có kích thước nhỏ hơn 330mm. Sẽ được gia nhiệt theo phương ngang, với các kích thước gồn từ đa dạng từ 60mm - 150mm.

Chú Ý: Gông từ sẽ tùy nhu cầu sử dụng của khách hàng nên sẽ không kèm theo máy. Điều này sẽ thuận lợi cho việc, lựa chọn của người sử dụng cũng như chi phí đầu tư. Các kích thước gông từ như sau:

Với các thông số kích thước gông từ gia nhiệt trên, thì khối lượng gông từ khá nặng. Nên để quá trình ghép gông từ vào máy gia nhiệt dễ dàng và an toàn, thì chúng ta cần công cụ hỗ trợ như xe nâng điện, tời tay, tời điện hoặc cẩu trục tại nhà máy.

Máy gia nhiệt bánh răng BETEX BLF 208

• Công suất biểu kiến: 40 KVA
• Điện áp: 400V/100A, tần số 50Hz
• Đường kính trong min Ø, dọc / ngang: 330/90 mm
• Đường kính ngoài max Ø: 1700 mm
• Chiều rộng tối đa: 710 mm
• Khối lượng phôi max 1600 kg
• Gông từ theo máy kích thước: 150x150x1220mm
• Cài đặt nhiệt độ lên đến 240 ° C / 464 ° F
• Bao gồm 1 đầu dò nhiệt độ từ tính.
• Khử từ tự động, tốt hơn 2A / cm
• Tín hiệu âm thanh vào cuối mỗi chu kỳ gia nhiệt
• Chức năng giữ nhiệt
• Cài đặt thời gian tính bằng phút / giây
• Chức năng gia nhiệt theo nhiệt độ và thời gian, sẽ hoạt động độc lập.
• Khối lượng khi trọn bộ gông từ: 920kg
• Khối lượng không bao gồm gông từ: 720kg

Đối với phôi gia nhiệt cần có những chú ý quan trọng như: vòng bi sẽ có kết cấu khác hoàn toàn với bánh răng. Có thể cùng đường kính, nhưng khối lượng bánh răng sẽ lớn hơn, nên trong quá trình xác định các thông số phôi gia nhiệt cần chú ý về khối lượng.

Các kích thước được thể hiện như sau

• Đường kính lớn nhất của bạc đạn cần giá nhiệt A max: 1700mm
• Chiều cao của phôi cần gia nhiệt theo phương ngang B max: 710mm
• Chiều cao phôi cần gia nhiệt theo phương dọc: 770mm
• Chiều dài gông từ gia nhiệt theo phương dọc C: 780mm
• Thiết diện gông từ gia nhiệt theo phương dọc D: 230x230mm

Có thể dễ hiểu thông qua ví dụ sau.

Ví dụ: Vòng bi có đường kính ngoài max: 1700mm, khối lượng max: 1600kg, thì máy hoàn toàn gia nhiệt được. Nhưng nếu là bánh răng với đường kính ngoài max là 1700mm, nhưng khối lượng lúc này sẽ lơn hơn 1600kg ( bánh răng thường đặc và có khối lượng lớn hơn bạc đạn cùng kích thước).

Như vậy máy sẽ không thể gia nhiệt được, vì phôi đã vượt quá khả năng của máy. Nên trong quá trình sử dụng các bạn chú ý điểm này.
