Máy đo cầm tay

Máy đo cầm tay tập hợp các thiết bị đo rung, đo nhiệt độ, đo tốc độ vòng quay và đo cường độ âm thanh. Ngoài máy đo, nhóm còn có cảm biến rời, cáp dữ liệu và phụ kiện bảo vệ. Các mã trong nhóm chủ yếu mang thương hiệu Schaeffler. Người dùng có thể chọn theo đại lượng cần đo hoặc theo phương pháp đo tiếp xúc và không tiếp xúc.

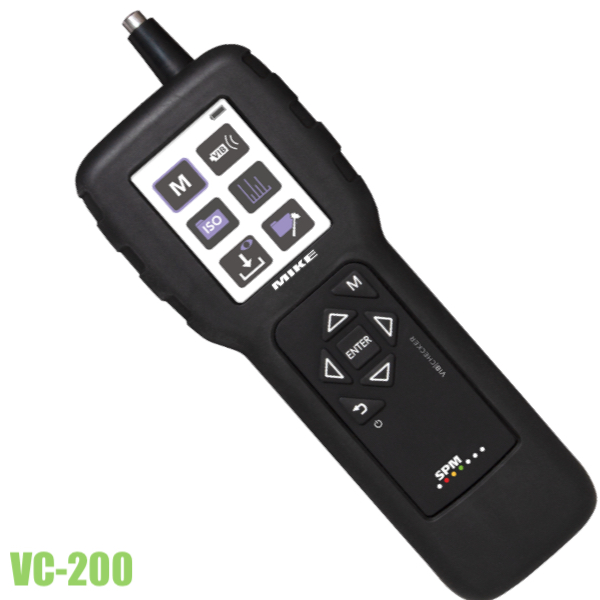

Về đo rung, VC-200 thuộc thế hệ mới VibChecker của Schaeffler. Máy chống thấm nước ở cấp bảo vệ IP65 và chống bám bẩn. Dữ liệu đo xuất ra file chuẩn excel để lưu hồ sơ theo dõi. Kết quả đáp ứng tiêu chuẩn ISO 2372 hoặc ISO 10816. Mã đặt hàng của máy kiểm tra độ rung này là 780202.

Việc theo dõi tình trạng vòng bi thường kết hợp giữa đo xung sốc và nghe âm thanh cơ khí. Nhóm này gồm máy kiểm tra vòng bi, ống nghe điện tử và máy nội soi công nghiệp. Mỗi thiết bị phục vụ một bước khác nhau trong quy trình chẩn đoán. Người bảo trì có thể dùng chúng để khoanh vùng vị trí nghi ngờ trước khi tháo máy.

BC-200 là thế hệ mới của dòng Schaeffler bearing checker. Máy chống thấm nước ở cấp bảo vệ IP65 và chống bám bẩn. Kết quả đo đáp ứng tiêu chuẩn ISO 2372 hoặc ISO 10816. Dữ liệu xuất ra file chuẩn excel, thuận tiện cho việc lập báo cáo định kỳ. Máy làm việc với các cảm biến rời gắn ngoài.

ELS12 hoạt động ở dải tần số 100 Hz đến 10 kHz. Thiết bị dùng để chẩn đoán ổ đỡ, gối đỡ và các vị trí có bạc đạn. Schaeffler phân phối ống nghe này cùng các thiết bị gia nhiệt vòng bi. Khi cần quan sát trực tiếp bên trong máy móc, 7803110 cung cấp camera nội soi xoay 360 độ.

Đo nhiệt độ tiếp xúc và không tiếp xúc

Nhóm máy đo nhiệt độ chia theo hai phương pháp chính. Loại tiếp xúc dùng cảm biến nhiệt điện trở đặt trực tiếp lên bề mặt cần đo. Loại hồng ngoại đo từ xa dựa trên nguyên lý bức xạ, không cần chạm vào vật. Lựa chọn giữa hai nhóm phụ thuộc vào dải nhiệt độ cần theo dõi và khả năng tiếp cận điểm đo trong thực tế.

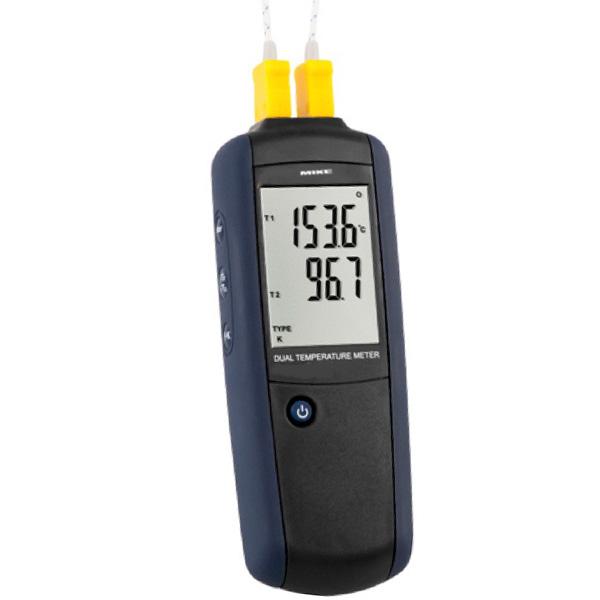

610260 là máy đo nhiệt độ Schaeffler 1300 với hai kênh đo. Dải đo trải từ -210 °C đến 1372 °C. Thiết bị dùng phương pháp đo tiếp xúc kỹ thuật số. Theo mô tả của hãng, cách đo này cho độ chính xác cao hơn so với phương pháp không tiếp xúc. Hai kênh cho phép theo dõi đồng thời hai điểm.

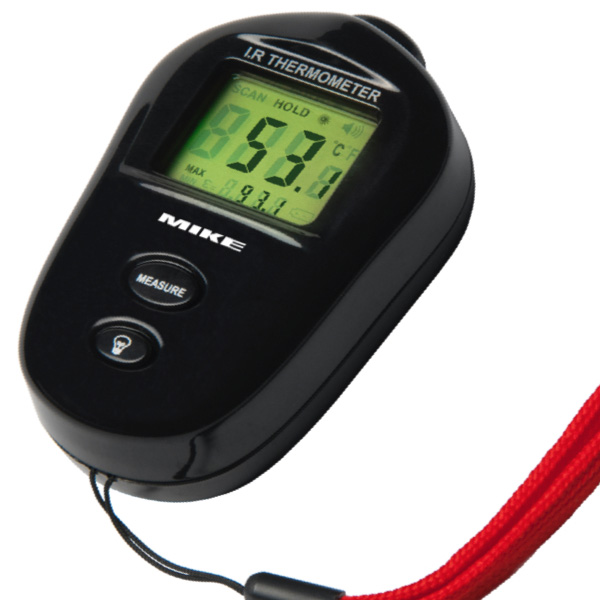

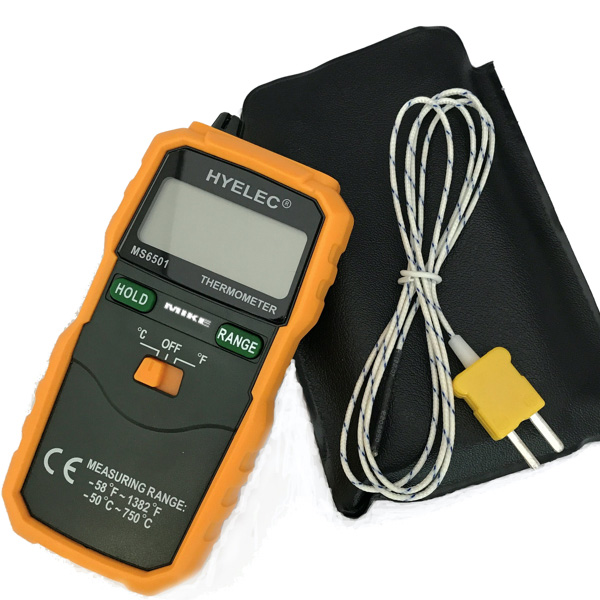

BETEX 750 đo tiếp xúc bằng cảm biến type K, thang đo từ -50 °C đến 750 °C. Cảm biến thiết kế tháo lắp độc lập nên linh hoạt khi thay đổi vị trí đo. Với nhu cầu đo từ xa, BETEX 1220 làm việc trong thang -50 °C đến +300 °C mà không cần tiếp xúc trực tiếp với bề mặt.

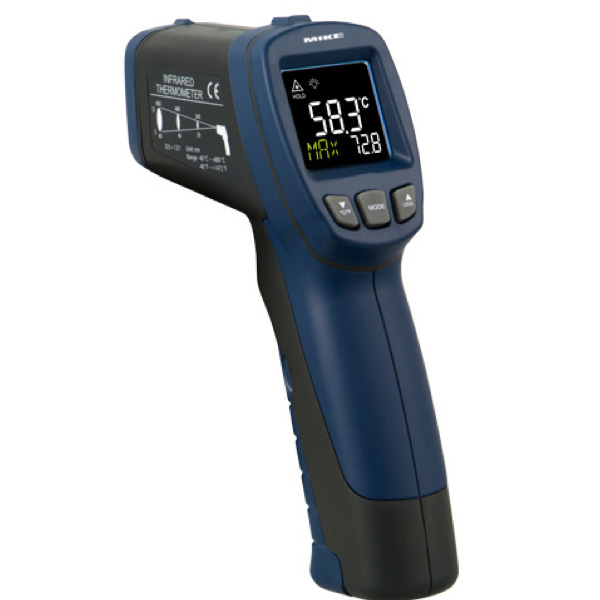

BETEX 1240 có dạng súng đo cầm tay, gọn nhẹ. Thang đo rộng từ -40 °C đến 800 °C. Máy dùng nguyên lý bức xạ hồng ngoại kết hợp định vị bằng tia laser. Điểm ngắm laser giúp xác định vùng đo trên bề mặt. Dòng này phù hợp khi điểm cần đo nằm ở vị trí khó tiếp cận hoặc đang quay.

Đo tốc độ vòng quay và cường độ âm thanh

Ngoài nhiệt độ và rung động, hai đại lượng thường theo dõi trong nhà máy là tốc độ quay và mức ồn. Hai mã trong nhóm phụ trách riêng từng đại lượng. Cả hai đều ở dạng cầm tay, thao tác trực tiếp tại hiện trường. Kết quả đọc trên màn hình giúp kỹ thuật viên ghi nhận nhanh trong các đợt kiểm tra định kỳ.

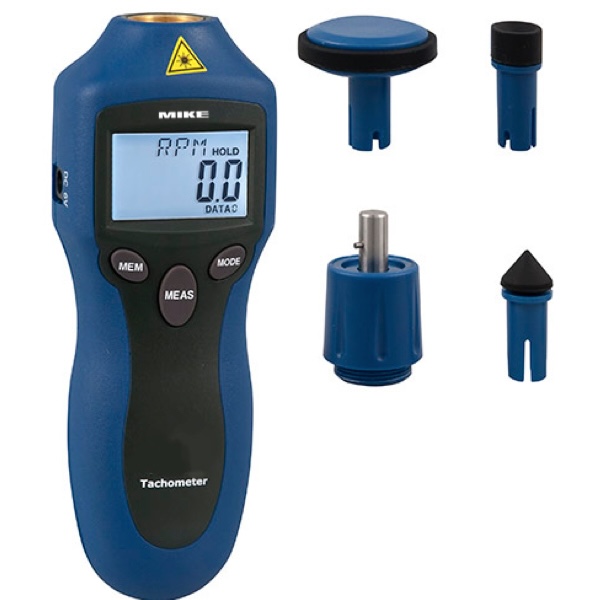

BETEX 1600 đo tốc độ vòng quay của thiết bị cơ khí bằng cả phương pháp laser và phương pháp cơ học. Máy hỗ trợ đo không tiếp xúc khi trục đang hoạt động. BETEX 1500 đo cường độ âm thanh với độ phân giải 0.1 dB. Máy có chức năng lọc nhiễu tiếng ồn môi trường và màn hình chỉ thị tinh thể lỏng.

Cảm biến rời, cáp kết nối và phụ kiện

Các máy đo rung và kiểm tra vòng bi cần cảm biến gắn ngoài để tiếp nhận tín hiệu từ bề mặt thiết bị. Nhóm phụ kiện trong danh mục gồm đầu dò cảm biến, cáp dữ liệu, cáp kết nối máy tính và đai đeo. Những mã này bổ sung cho máy chính khi điểm đo nằm ở vị trí chật hẹp hoặc khi cần chuyển dữ liệu sang máy tính.

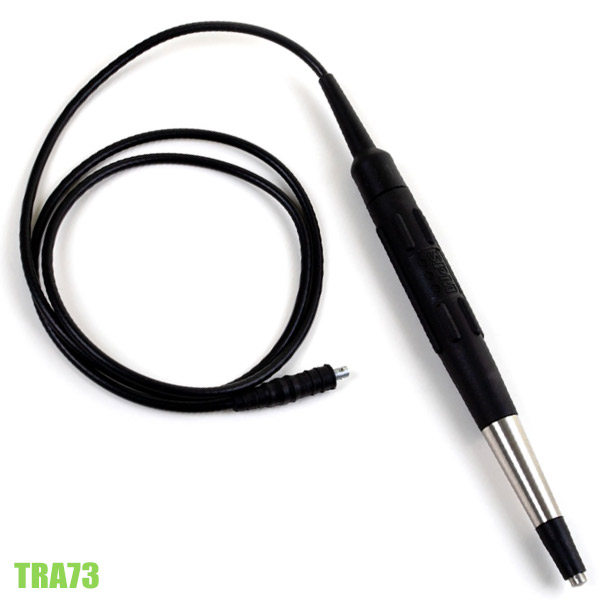

TRA73 có dây dài 1,5 m, gắn ngoài cho máy BC-200. TRA74 cũng dùng dây 1,5 m và có sẵn khớp nối nhanh. TRA75 thuộc loại cảm biến shock pulse đầu vuông góc, dây 1,5 m. Thiết kế đầu vuông góc của TRA75 hướng tới các vị trí đo trong không gian hẹp.

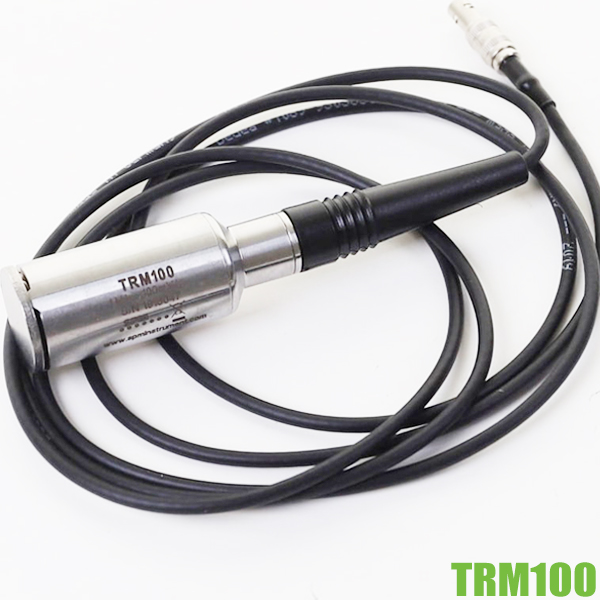

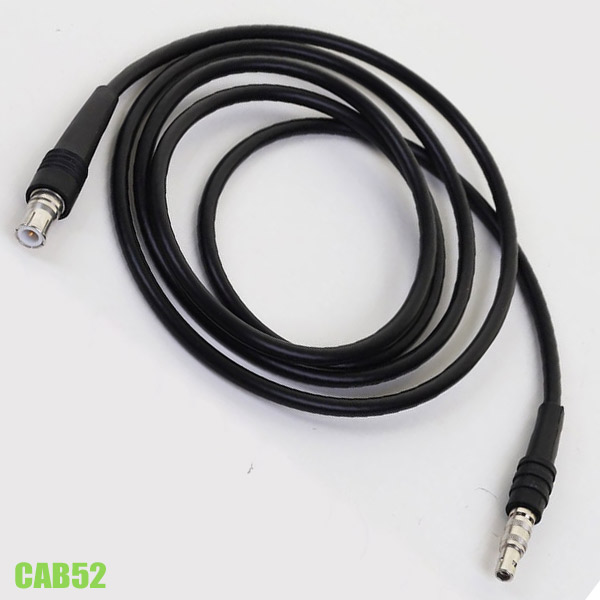

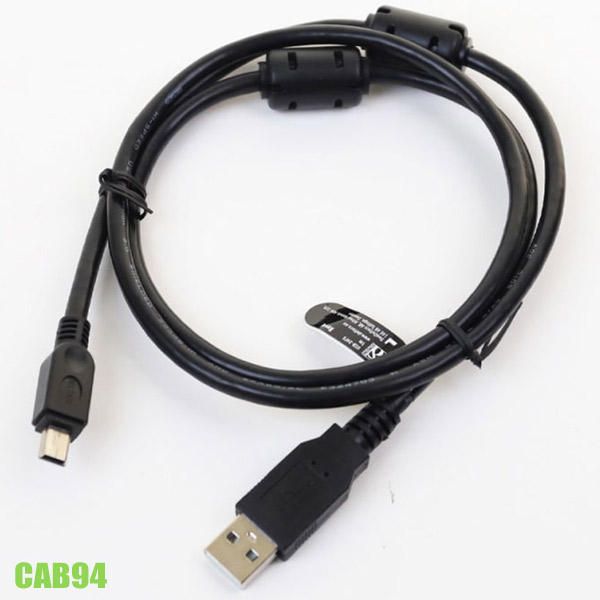

TRM100 là cáp nối dài 1,5 m tích hợp đầu dò rung có từ tính. CAB52 là cáp dữ liệu chuẩn BNC dài 1,5 m. CAB94 nối máy tính qua cổng USB sang mini USB, chiều dài 1,5 m. Ba mã cáp này phục vụ việc truyền tín hiệu đo và kết nối với máy tính.

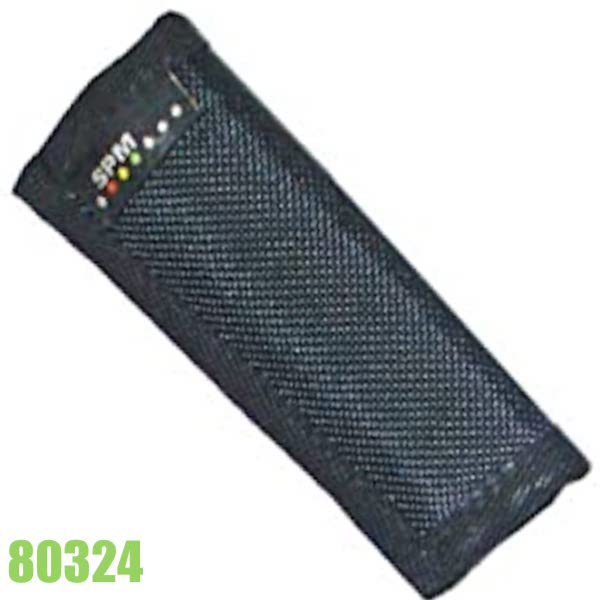

80324 là đai đeo ngang hông bằng sợi tổng hợp, dùng cho cảm biến rời TRA-73. Đai giúp mang theo cảm biến khi di chuyển giữa các điểm đo. 15962 là vỏ máy bảo vệ dành cho máy đo độ rung Schaeffler VC-100. Vỏ làm từ nhựa mềm, bao quanh thân máy trong quá trình sử dụng tại hiện trường.

Gợi ý chọn theo nhu cầu

Khi cần theo dõi tình trạng vòng bi theo chu kỳ, nên bắt đầu từ BC-200 kèm cảm biến rời phù hợp với vị trí đo. Với rung động tổng thể của máy quay, VC-200 cho kết quả theo ISO 2372 hoặc ISO 10816. Nhu cầu đo nhiệt độ nên chọn theo dải đo và theo khả năng tiếp cận điểm đo.

Xem chi tiết từng mã trong danh mục để đối chiếu thang đo, chiều dài dây và khả năng kết nối. Liên hệ bộ phận kỹ thuật nếu cần tư vấn ghép máy chính với cảm biến và cáp tương ứng.
