Phụ kiện máy gia nhiệt

Phụ kiện máy gia nhiệt dùng cho vòng bi Schaeffler

Phụ kiện máy gia nhiệt gồm gông từ, gông từ nối dài, cảm biến nhiệt độ, bo mạch điều khiển, găng tay cách nhiệt và dầu dẫn từ. Nhóm hiện có 18 mã, phần lớn đi kèm các dòng máy gia nhiệt vòng bi Schaeffler. Mỗi mã được xác định theo model máy hoặc theo khoảng cách giữa hai trụ từ. Việc chọn đúng mã giúp bộ phụ kiện khớp với thiết bị đang vận hành tại xưởng.

Các mã trong nhóm chia theo công năng khá rõ. Gông từ và gông nối dài phục vụ việc tạo mạch từ khép kín khi gia nhiệt. Cảm biến nhiệt độ theo dõi nhiệt của vòng bi trong quá trình nung. Bo mạch điều khiển thay thế phần điện tử của máy công suất lớn. Găng tay cách nhiệt và dầu dẫn từ hỗ trợ thao tác lắp tháo vòng bi nóng.

Gông từ phân theo khoảng trụ và model máy

Gông từ đảm nhiệm việc dẫn từ trường qua vòng bi cần gia nhiệt. Kích thước gông được ghi theo chiều dài hoặc khoảng cách giữa hai trụ từ của máy. Mỗi máy gia nhiệt xuất xưởng thường đã có một hoặc hai gông đi kèm. Nhóm này bổ sung thêm gông thay thế hoặc gông dự phòng. Người dùng đối chiếu model máy trước khi chọn kích thước gông phù hợp.

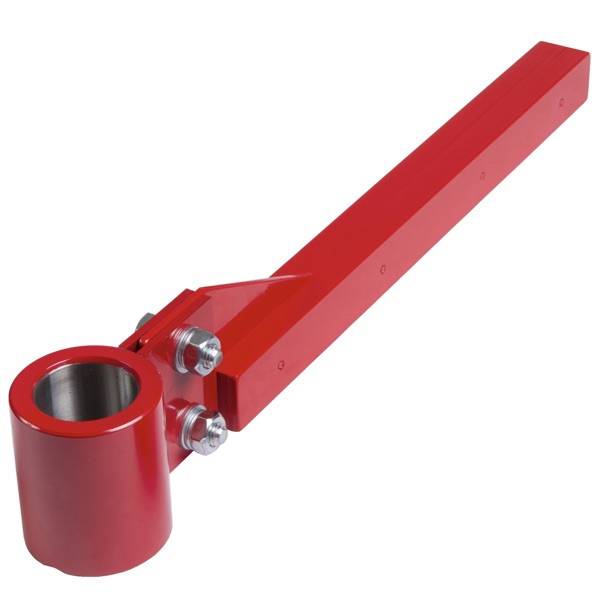

Ở dải nhỏ, Yoke-200mm. dùng cho máy BLF200, BLF201 và SLF301. Mã Yoke-280mm đi cùng Schaeffler Heater100 hoặc BETEX BLF202 và SLF302. Gông 350mm mang mã BLF203-SLF303, dùng được cho bốn máy có khoảng gông 350mm gồm BLF203, BLF204, SLF303 và SLF304. Các mã này phù hợp với máy gia nhiệt vòng bi cỡ vừa và nhỏ trong xưởng bảo dưỡng.

Với máy cỡ lớn hơn, Yoke-500mm dùng chung cho BLF205 và SLF305 khi bước giữa hai trụ từ dưới 500mm. Mã 4206- dành cho BLF206 và SLF306. Gông dài 725mm mang mã Yoke-BLF207-SLF307, dùng cho BLF207 và SLF307. Máy BLF208 dùng mã BLF-208-SLF thuộc nhóm gia nhiệt vòng bi cỡ lớn.

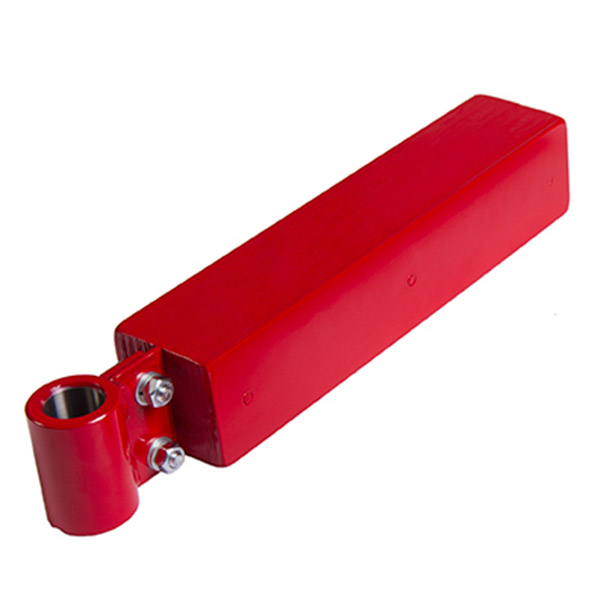

Dải kích thước lớn nhất phục vụ các máy turbo và dòng SUPER. Mã Yoke-600mm dùng cho máy 40 RMD TURBO. Mã Yoke-700mm dùng cho máy gia nhiệt vòng bi Schaeffler SUPER. Gông 1150mm mang mã 2500-, dùng cho máy Schaeffler SUPER DL-700. Ba mã này hướng tới vòng bi đường kính lớn trong nhà máy xi măng, thép và giấy.

Gông từ nối dài cho dòng máy ESD và ZFD

Gông từ nối dài bổ sung chiều cao hoặc chiều dài cho mạch từ sẵn có. Phần nối này giúp gia nhiệt các vòng bi có bề rộng hoặc đường kính khác nhau trên cùng một máy. Kích thước được ghi theo tiết diện và chiều dài khối gông. Ba mã nối dài trong nhóm ứng với ba model máy riêng biệt của Schaeffler, không dùng thay thế lẫn nhau.

Mã 270500 có kích thước 60x60x120mm và dùng cho Schaeffler 22 ESDi. Mã 3100120 có kích thước 70x70x120mm, dùng cho Schaeffler 38 ESD. Mã 290180 có kích thước 80x80x160mm và dùng cho máy 38 ZFD. Khi đặt hàng, người dùng nên ghi rõ model máy kèm tiết diện gông để tránh nhầm giữa ba mã.

Cảm biến nhiệt độ và bo mạch điều khiển

Phần điện tử của máy gia nhiệt gồm cảm biến đo nhiệt và bo mạch xử lý tín hiệu. Cảm biến gắn lên vòng bi để theo dõi nhiệt trong suốt quá trình nung. Bo mạch điều khiển đảm nhiệm phần vận hành của máy công suất lớn. Hai nhóm chi tiết này được thay thế khi thiết bị đã qua nhiều chu kỳ sử dụng hoặc khi cần dự phòng.

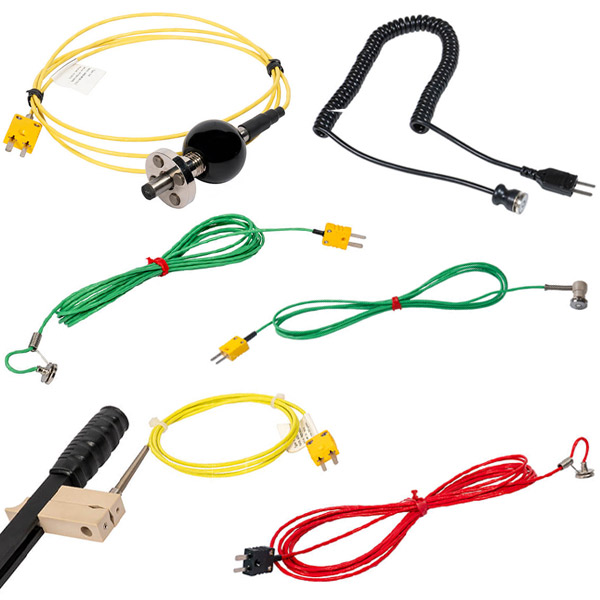

Mã 2705 gồm cảm biến nhiệt độ có từ tính, thang đo 240 - 350 °C, chuyên dụng cho máy gia nhiệt vòng bi Schaeffler. Đầu dò thuộc Type K nên tương thích với thiết bị đo có khe cắm cho cảm biến K. Mã 270572 thuộc cùng dòng và khác nhau ở chiều dài dây. Từ tính ở đầu cảm biến giúp giữ điểm đo ổn định trên vành vòng bi.

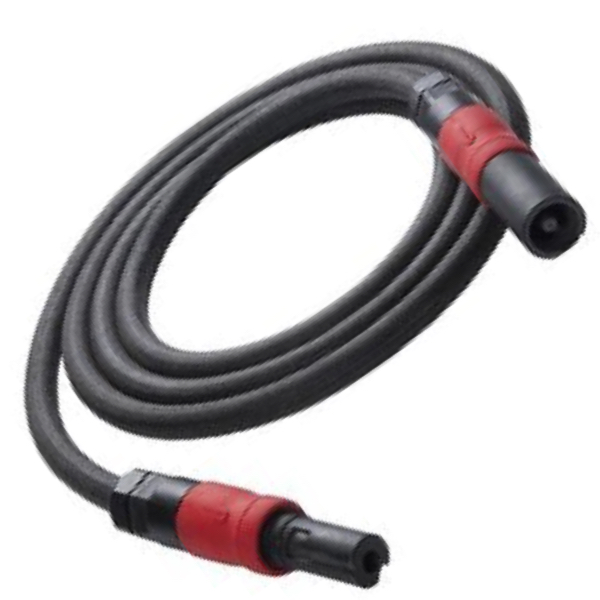

Mã MF100208 gồm bo mạch điều khiển cho máy gia nhiệt MFQH 44kW của Schaeffler. Đây là chi tiết thay thế dành riêng cho dòng máy công suất 44kW, không dùng cho các model gia nhiệt cầm tay. Xưởng vận hành nhiều máy MFQH thường giữ sẵn một bo mạch dự phòng. Cách này rút ngắn thời gian dừng máy khi phần điện tử cần thay.

Găng tay cách nhiệt và dầu dẫn từ

Thao tác lắp vòng bi vừa gia nhiệt cần găng tay chịu nhiệt và bề mặt gông sạch. Hai mã găng tay trong nhóm phân theo ngưỡng nhiệt độ chịu đựng. Dầu dẫn từ dạng Vaseline bôi tại chỗ tiếp giáp gông từ. Ba mã này thuộc phần vật tư tiêu hao, thường được đặt bổ sung theo chu kỳ sử dụng của xưởng bảo dưỡng.

Mã 279998 gồm găng tay cách nhiệt 250 °C của Polyco, dùng khi làm việc với máy gia nhiệt Schaeffler. Mã 279992 gồm găng tay màu đen bằng sợi tổng hợp, chịu nhiệt tới 300 °C. Đôi găng 300 °C cũng được dùng trong các công việc tiếp xúc nhiệt khác. Người dùng chọn theo nhiệt độ gia nhiệt thực tế đặt trên máy.

Mã 279991 gồm hộp dầu dẫn từ tính Vaseline 80 gram. Dung môi bôi vào khe tiếp giáp giữa gông từ và trụ từ, chiếm chỗ không khí tại khe hở. Nhờ đó tiếng ồn sinh ra do trường từ thay đổi được giảm bớt. Tần số tiếng ồn này bằng hai lần tần số nguồn điện cấp cho máy.

Cách chọn phụ kiện theo thiết bị đang dùng

Bước đầu tiên là xác định model máy gia nhiệt in trên tem thiết bị. Từ model, người dùng tra sang kích thước gông tương ứng trong nhóm. Với gông nối dài, cần đối chiếu thêm tiết diện khối gông. Cảm biến và bo mạch chọn theo dòng máy cụ thể. Găng tay và dầu dẫn từ chọn theo điều kiện thao tác tại vị trí làm việc.

Khi máy đã có một hoặc hai gông đi kèm, phụ kiện trong nhóm đóng vai trò dự phòng hoặc mở rộng dải kích thước vòng bi. Trường hợp chưa rõ mã cần dùng, người dùng gửi model máy và kích thước vòng bi để được đối chiếu. Xem chi tiết từng mã ở trang sản phẩm tương ứng để nắm kích thước và dòng máy áp dụng.
