Phụ kiện thủy lực

Phụ kiện thủy lực trong hệ thống áp suất 700 bar

Phụ kiện thủy lực tập hợp các chi tiết kết nối, đo lường và điều tiết dòng dầu trong mạch cao áp. Phần lớn mã trong nhóm mang thương hiệu Schaeffler, làm việc ở mức áp suất tối đa 700 bar. Chuẩn ren phổ biến là 3/8 inch NPT, bên cạnh một số chi tiết ren 1/4 NPT dành cho chân đồng hồ đo.

Nhóm bao gồm đồng hồ áp suất, ống dẫn dầu, khớp nối nhanh, đầu nối ren, van chia ngả và van một chiều. Ngoài ra còn có bộ phụ kiện trọn gói CBH01 cùng bộ kit PPK10. Các chi tiết này ghép nối với bơm dầu, xylanh và dụng cụ tháo lắp vòng bi trong cùng một mạch.

Đồng hồ áp suất và co nối chân đồng hồ

Việc theo dõi áp suất trong mạch cần đồng hồ đo kèm chi tiết nối chân phù hợp. Hai mã đồng hồ trong nhóm đều có dung dịch Glyxerin giảm chấn, thang đo theo PSI hoặc bar. Dung sai ghi nhận ở mức ± 1.6%. Từ mức trên 700 bar, tương đương 10000 psi, mặt số có vạch đỏ cảnh báo vùng áp suất cao.

M0040 có đường kính ngoài 100mm, phù hợp khi cần mặt số lớn dễ quan sát. M0031B dùng đường kính 2.1/2", gọn hơn khi lắp tại vị trí hẹp. Cả hai đều gắn vào mạch qua co nối chân đồng hồ, không lắp trực tiếp lên cổng xylanh.

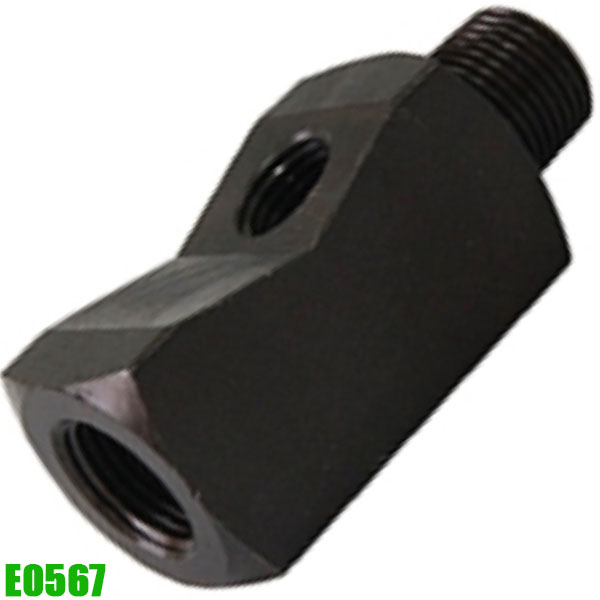

Về chi tiết nối chân, E1745 dạng chữ T dài 115mm, ren 1/4 NPT. Dòng E- series thiết kế hai ngõ ren trong và một ngõ ren ngoài, chuẩn NPT, chiều dài tổng 65mm với mã E0567. ADG-323 dùng cho đường lưu lượng lớn, áp suất tối đa 700 bar. 7200172 là đầu cái CP 211 ren ¼" NPT, gắn với chân đồng hồ.

Ống thủy lực và lớp bọc bảo vệ

Ống dẫn dầu nối bơm với xylanh, quyết định phạm vi thao tác của người vận hành. Nhóm có bốn mã ống, khác nhau ở vật liệu lớp bọc và khả năng lưu thông dầu. Tất cả làm việc ở mức áp suất 700 bar, tương đương 10000 psi, với kiểu ren 3/8 inch. Một số mã do nhà OEM sản xuất cho Schaeffler nên nhãn trên thân ống có thể mang tên nhà sản xuất gốc.

HS33 dùng lớp bọc cao su, ren 3/8 inch. HFHS thuộc loại lưu lượng cao, hai đầu gắn sẵn fitting ren ngoài 3/8" NPT. Hai đầu ống HFHS còn có lớp lò xo xoắn đàn hồi, hạn chế gãy cổ ống tại điểm uốn. Lựa chọn này phù hợp khi ống phải di chuyển thường xuyên trong ca làm việc.

Hai mã bọc nhựa gồm HPHS với ren 3/8" ở áp suất 700 bar. PHS dùng polyurethane tổng hợp, linh hoạt và dễ uốn cong theo nhiều hướng. Ống PHS đi kèm các dụng cụ thủy lực Schaeffler trong điều kiện vận hành 700 bar.

Khớp nối nhanh và đầu nối ren

Khớp nối nhanh giúp tháo lắp đường dầu mà không cần vặn ren từng vòng. Nhóm chia thành hai họ chính theo kết cấu chống rò. Họ CP 33x dùng ren 3/8 inch NPT cho mạch 700 bar. Họ CP 43x bổ sung cơ cấu không tràn dầu khi tách nối, giảm thất thoát dầu tại điểm đấu.

CP 330B gồm cặp đầu đực và đầu cái ren NPT 3/8. Tách riêng từng đầu có CP 331B đầu cái ren ngoài 3/8 inch, đầu ren dạng côn. CP 332B là đầu đực ren ngoài 3/8 NPT, có nắp chắn bụi bằng cao su gắn sẵn.

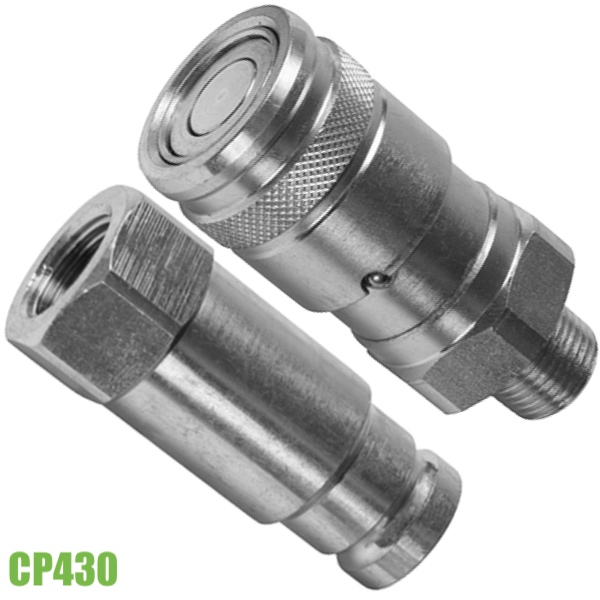

Ở nhóm không tràn dầu, CP430 cung cấp cặp đầu hoàn chỉnh cho mạch 700 bar. Cặp này gồm đầu đực CP432 và đầu cái CP431. Mã đặt riêng tương ứng là 7209792 cho đầu đực ren trong 3/8 inch NPT. Đầu cái mang mã 7209793Ren ngoài 3/8" NPT, cơ cấu khóa bi.

Đầu nối ren đổi hướng và chia nhánh

Khi đường dầu cần đổi hướng hoặc nối dài, các đầu nối ren đảm nhận vai trò trung gian. Toàn bộ mã trong phần này làm việc ở áp suất tối đa 700 bar. Chuẩn ren chủ yếu là NPT, phù hợp với ống và khớp nối cùng nhóm. Người lắp chọn dạng thẳng, chữ L hay chữ T tùy bố trí không gian quanh xylanh.

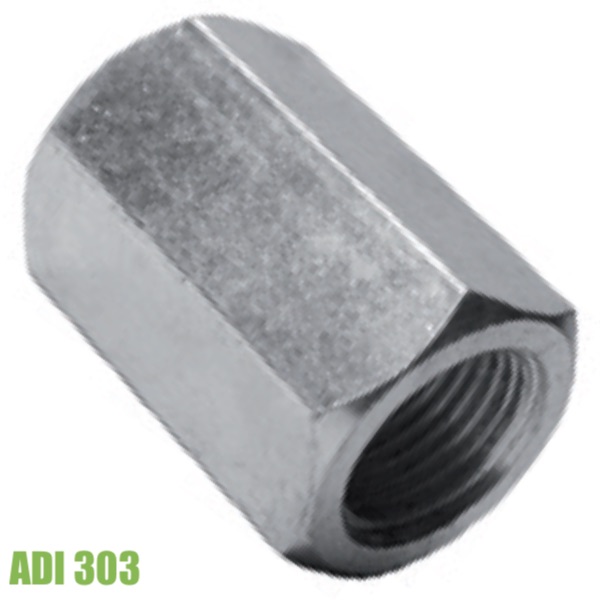

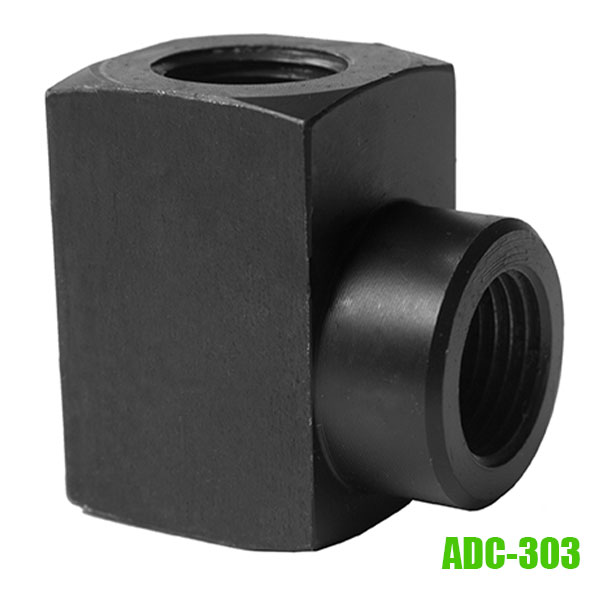

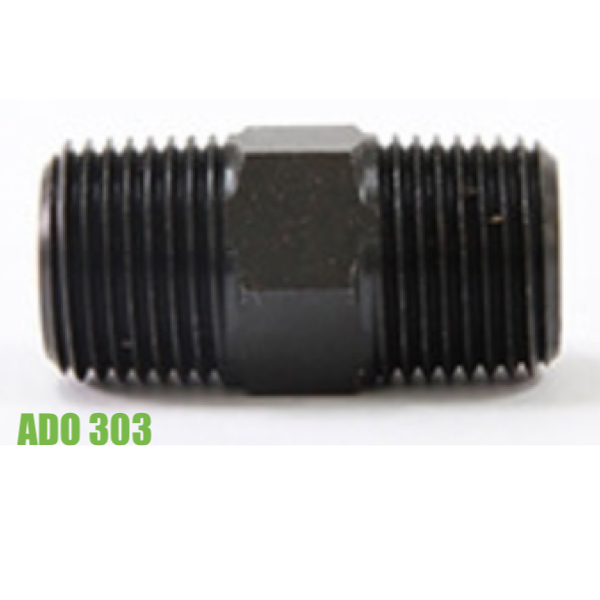

ADI303 nối thẳng vào 3/8" ra 3/8", chuẩn ren côn NPT, chiều dài 38mm, thân lục lăng, mã đặt hàng 7200212. ADO303 dùng ren 3/8 inch NPT. Dạng chữ L có ADL- và ADC-303 với ren trong. Dạng chữ T chia nhánh ren trong mang mã ADT-.

Van điều tiết và van chia ngả

Van quyết định hướng đi và lưu lượng của dòng dầu trong mạch. Nhóm có van một chiều, van tiết lưu và các bộ chia ngả nhiều cổng. Tất cả vận hành ở mức tối đa 700 bar, tương đương 10000 psi. Cổng kết nối phổ biến là ren 3/8 inch NPT, đồng bộ với ống và khớp nối trong cùng danh mục.

VB-66 kiểm soát dòng dầu theo một hướng, bảo vệ bơm và xy lanh khỏi tụt áp hoặc dòng chảy ngược, hai đầu ren trong 3/8 inch NPT. VC 331 dùng kiểu van tay gạt để đóng cắt dòng chất lỏng. VB-101 phục vụ điều tiết lưu lượng cao.

Về chia ngả, VB201 có 1 đường vào và 2 đường ra, cả ba cổng đều NPT 3/8 inch, kèm nắp chụp nhựa. VB401 chia 1 vào 4 ra, thiết kế nguyên khối, lắp trực tiếp với kích một chiều. 7200140 là bộ JP65 dài 370mm với 7 ngả female 3/8" NPT.

Bộ phụ kiện trọn gói và chi tiết đi kèm máy ép

Một số mã được đóng thành bộ, giúp rút ngắn thời gian chọn từng chi tiết rời. Các bộ này gom sẵn đồng hồ, co nối và ống dẫn theo cấu hình dùng chung cho bơm một chiều 700 bar. Ngoài ra nhóm còn có chi tiết gá đỡ cho máy ép và cụm xylanh tích hợp bơm dùng với vam cơ khí.

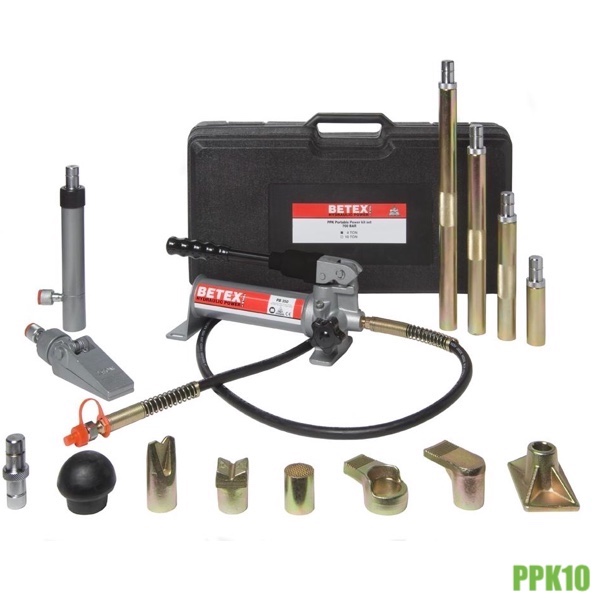

CBH01 gồm 01 đồng hồ áp suất, 01 co nối chân và 02 đầu đực 3/8 NPT cho ống. Bộ còn có tuy ô thủy lực dài 1.8m cùng co nối cho đồng hồ. PPK10 phục vụ bảo dưỡng, cứu nạn và cứu hộ tòa nhà, giao thông công chánh, cứu hỏa, do Schaeffler Holland sản xuất.

751304- gồm các khối V-blocks cho máy ép thủy lực, với phiên bản theo tải 30-60 t, 100 t, 160 t và 200 t. Chiều dài thay đổi từ 350mm đến 560mm tùy cỡ. PM-12R là cụm xylanh tích hợp bơm dùng cho vam tải trọng 12 tấn.

Gợi ý khi chọn mua

Hãy bắt đầu từ chuẩn ren và áp suất làm việc của bơm hiện có, sau đó chọn ống, khớp nối và van theo đúng cổng 3/8 inch NPT. Liên hệ đội kỹ thuật để đối chiếu mã trước khi đặt hàng.
