Cảo thủy lực 3 trong 1 Schaeffler HPP 123, loại Push - Puller, tự định tâm

Cảo thủy lực 3 trong 1 - HPP 123, cảo ngoài 12 tấn, vam trong 8 tấn. Chỉ một bộ, tích hợp thành 03 bộ với ứng dụng khác nhau. Từ bên trong đến bên ngoài và cho cả ứng dụng đẩy thay vì kéo truyền thống. Các thành phần của bộ cảo đa năng được bỏ trong một thùng thép kín.

PUSH - PULL tính năng Đẩy - Kéo tùy theo ứng dụng được tích hợp trên cùng một cảo.

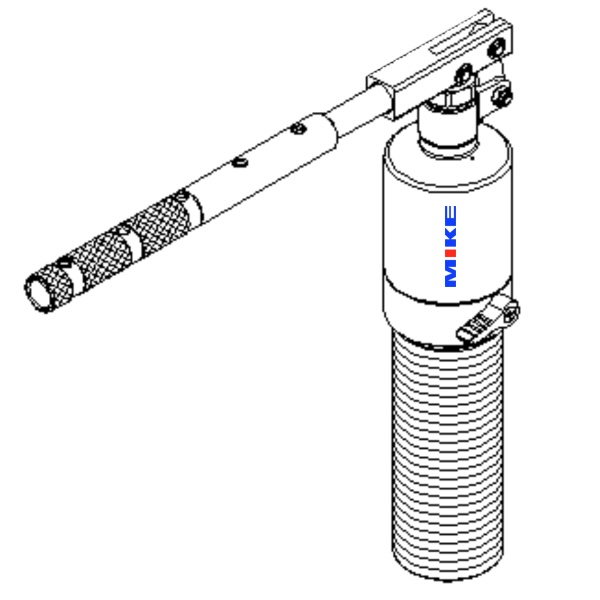

Thiết kế chắc chắn và và dễ vận chuyển trong nhà xưởng cũng như ngoài công trường. Cảo thủy lực 3 trong 1 có 03 bộ khung khác nhau, sử dụng chung cơ cấu thủy lực. HPP123 được tích hợp sẵn bơm và xylanh, van thủy lực tay gạt 3 vị trí. Xylanh thủy lực của cảo linh hoạt với 02 vòng hãm. Thay đổi hành trình với bước ren rộng, nhanh, vặn bằng tay.

Schaeffler HPP 123 Cảo thủy lực 3 trong 1

HPP123, 3 trong 1 có bơm tích 3 trong 1 Schaeffler HPP 123 có cánh tay đòn xoay linh hoạt 360 độ. Tay đòn có thể điều chỉnh với 5 vị trí thao tác khác nhau. Thiết kế tiên tiến và được cấp bằng sáng chế cho loại cảo thủy lực tích hợp đẩy và kéo. Cơ cấu bơm tích hợp cho tác dụng kép. Vam 3 trong 1 có ngàm thiết kế linh hoạt cho cả ứng dụng cảo thông thường và ứng dụng kéo phía trong. Ứng dụng đa năng với cơ cấu ngàm 3 chấu.

Lực cảo cố định ngay cả khi tháo hay gắn vòng đệm, đẩy kéo hỗn hợp. Cơ cấu kép cho tính năng tự định tâm, ty luôn hướng đúng tâm. Bộ phận vam trong được tháo rời, lắp lại linh hoạt theo ứng dụng. Cơ cấu tự định tâm với ốc chỉnh tay hoặc công cụ hỗ trợ.

Tính năng an toàn của cảo Schaeffler HPP123

Cảo 3 trong 1 Schaeffler HPP123 có cơ cấu van an toàn tích hợp sẵn. Bảo vệ các cấu kiện trước các áp lực vượt quá ngưỡng cho phép. Van an toàn không làm phá hỏng cảo và an toàn trong vận hành. Van àn toàn được tích hợp sẵn, người sử dụng đảm bảo vận hành trơn tru.

Tất cả các cấu kiện của cảo đa năng HPP123 được rèn từ thép hợp kim SCM440, đảm bảo độ an toàn và độ bền của dụng cụ. Tiết giảm chi phí vận hành, hiệu quả cao trong sử dụng. Ứng dụng rộng rãi trong vận hành, sửa chữa, bảo dưỡng, tháo lắp các loại vòng bi/bạc đạn.​

Thông số kỹ thuật của cảo 3 trong 1 Schaeffler HPP123.

1. Model: Schaeffler HPP123
2. Mã đặt hàng: 794200

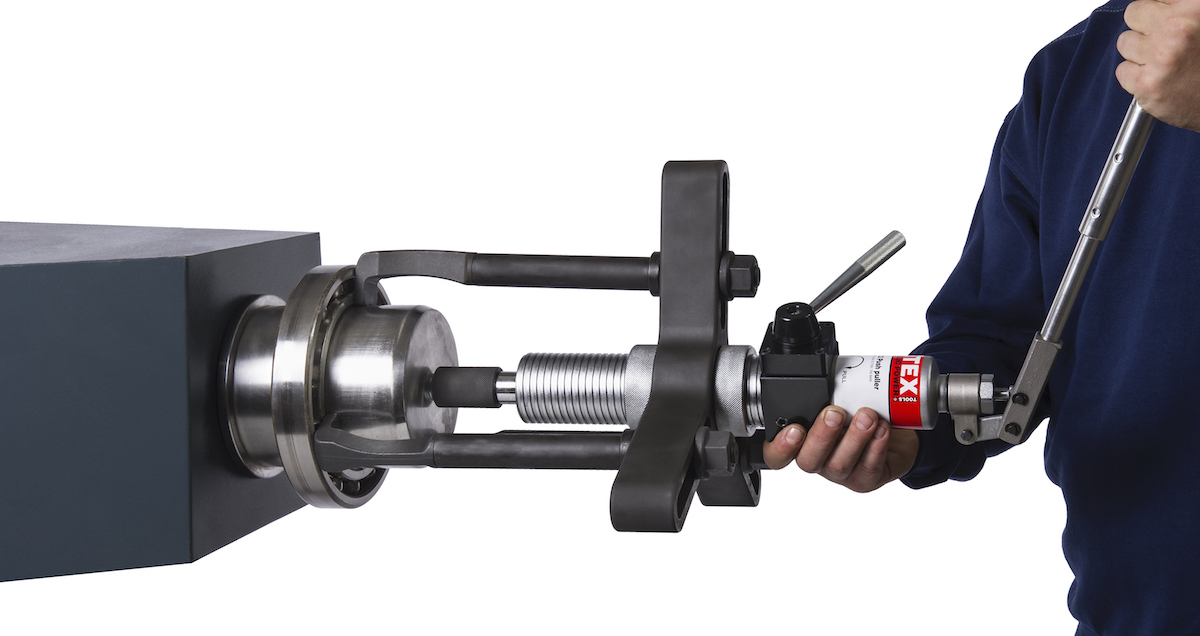

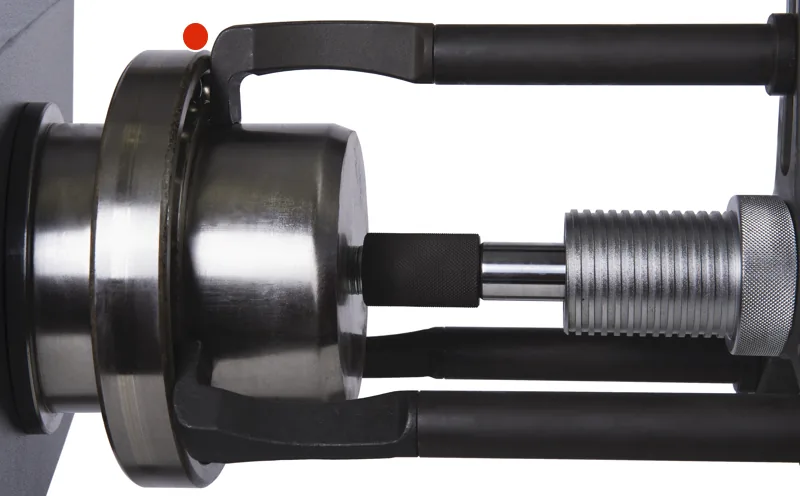

Vận hành ở ứng dụng đẩy

• Lực đẩy: 08 tấn.
• Độ mở ngàm cảo: từ 44 - 280mm
• Chiều cao chân cảo B: 270mm
• Khoảng dịch chuyển trượt của cơ cấu ngàm cảo trên xylanh thủy lực C: 140mm
• Đường kính ty cảo D: 28mm
• Đầu nối ty cảo F: 30 mm

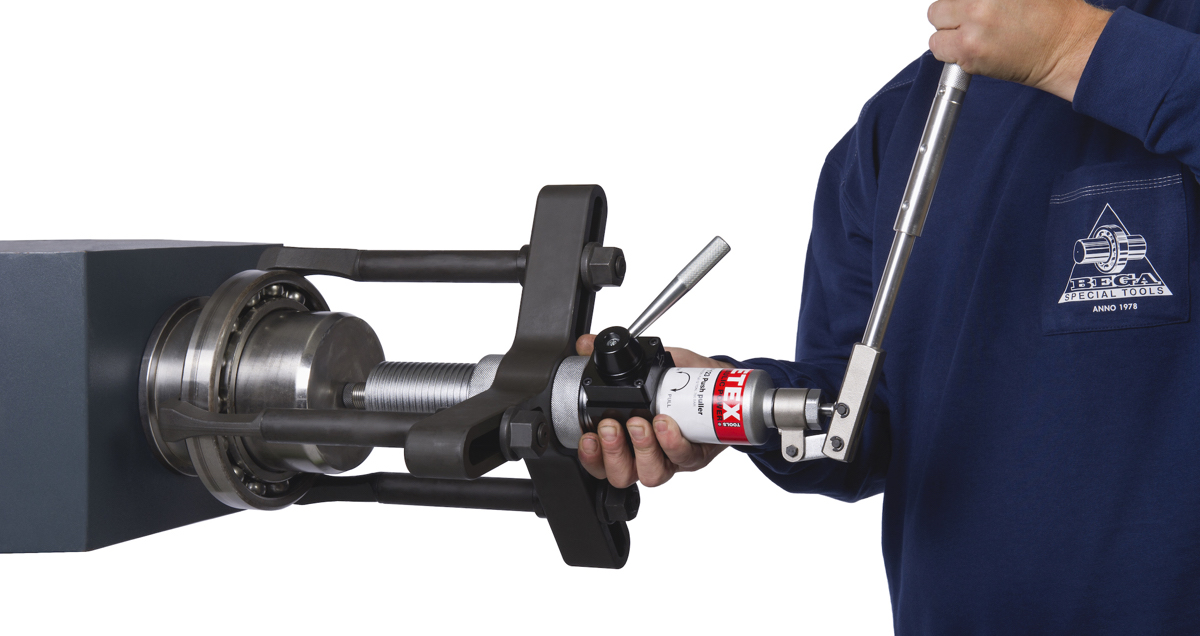

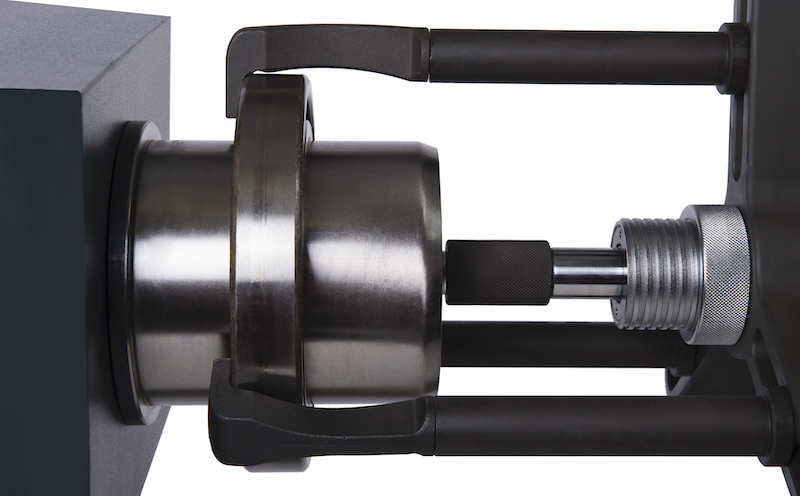

Vận hành ở ứng dụng kéo bên ngoài/ cảo ngoài.

• Tải trọng: 12 tấn.
• Độ mở ngàm cảo: từ 85 - 300mm
• Chiều cao chân cảo B: 270mm
• Khoảng dịch chuyển trượt của cơ cấu ngàm cảo trên xylanh thủy lực C: 140mm
• Đường kính ty cảo D: 28mm
• Đầu nối ty cảo dài: 80mm

Vận hành ở ứng dụng kéo bên trong/cảo trong.

• Tải trọng: 8 tấn.
• Độ mở ngàm cảo: từ 110 - 210mm
• Chiều cao chân cảo B: 130 - 150mm.
• Đường kính ty cảo D: 28mm
• Đầu nối ty cảo dài: 80mm.

Tham khảo thêm máy gia nhiệt vòng bi Schaeffler. Cảo vòng bi cơ khí Posilock USA.
