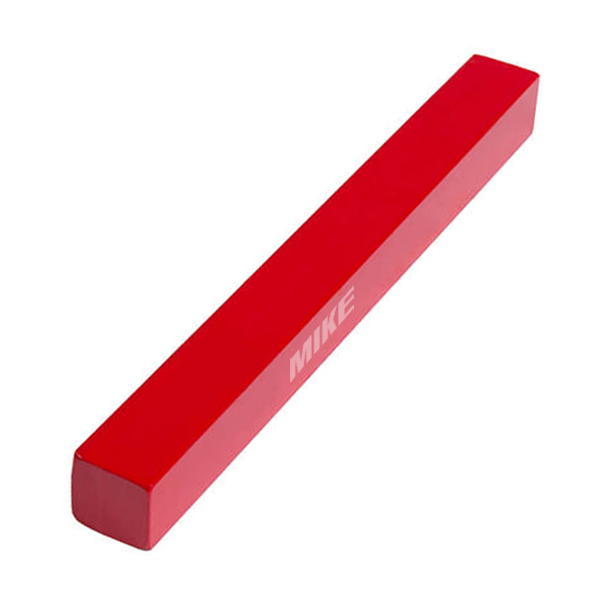

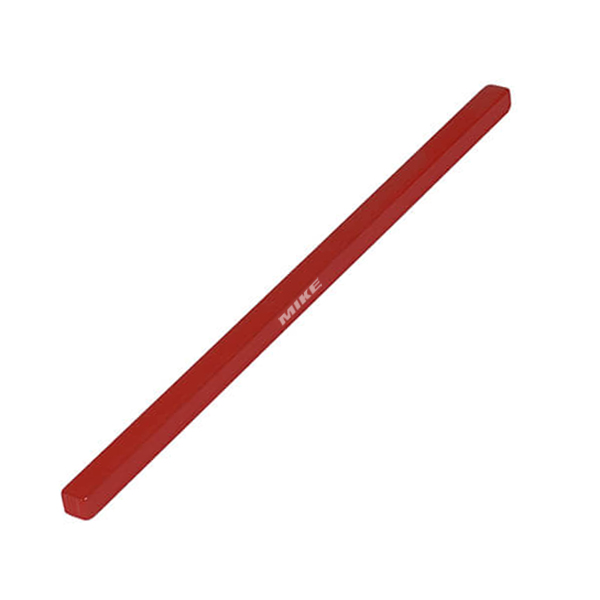

Gông từ 280mm cho máy gia nhiệt Schaeffler Heater100 hay BETEX BLF202- SLF302.

Gông từ dùng cho máy gia nhiệt vòng bi Schaeffler BLF202- SLF302. Gông từ (Yoke) là một thành phần quan trọng trong các máy gia nhiệt vòng bi. Đóng vai trò tạo mạch từ khép kín để tối ưu hóa quá trình gia nhiệt. Đối với các dòng máy Schaeffler 202 và SLF 302, gông từ được thiết kế với cùng chiều dài tiêu chuẩn 280 mm.

Đảm bảo khả năng đặt vừa trên hai trụ dẫn từ của máy gia nhiệt. Sự khác biệt duy nhất giữa các gông sử dụng cho hai dòng máy này là kích thước tiết diện. Ảnh hưởng đến khả năng dẫn từ và phạm vi sử dụng.

Cấu tạo và nguyên lý hoạt động

Gông từ của Schaeffler BLF 202 và SLF 302 không phải là một khối kim loại đặc. Chúng ghép từ nhiều lá sắt từ mỏng. Việc này giúp giảm thiểu dòng điện xoáy (Foucault current) bên trong gông. Tối ưu hóa hiệu suất từ trường mà không làm hao phí năng lượng.

• Chức năng: khép kín mạch từ, tối ưu gia nhiệt vòng bi
• Cấu tạo: ghép lá thép mỏng, giảm dòng điện xoáy
• Tạo từ trường: truyền từ cuộn dây qua gông đến vòng bi
• Tiết diện gông: 10x10 đến 60x60 mm, dài 280 mm
• Phân loại theo tiết diện: chọn theo kích thước vòng bi
• Tiết diện lớn: cho vòng bi lớn, từ mạnh hơn
• Tiết diện nhỏ: cho vòng bi nhỏ, tiết kiệm điện
• Ưu điểm: rút ngắn thời gian gia nhiệt, tiết kiệm năng lượng
• Tương thích linh hoạt: hoán đổi giữa hai dòng máy dễ dàng

Khi dòng điện chạy qua cuộn dây trong máy gia nhiệt. Từ trường xoay chiều được tạo ra, đi qua gông từ và khép kín qua vòng bi. Trong hệ thống này, vòng bi đóng vai trò như cuộn dây thứ cấp một vòng sinh ra dòng điện cảm ứng làm nóng trực tiếp bề mặt kim loại.

Các loại gông từ phổ biến cho Schaeffler 202 và SLF 302

Vì cùng chiều dài 280 mm, các gông từ dành cho hai dòng máy này chủ yếu khác nhau về kích thước tiết diện, gồm các loại sau:

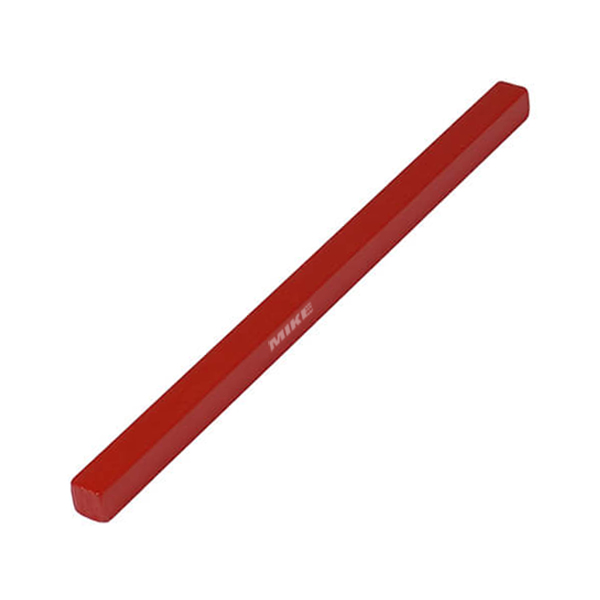

Yoke 10x10x280 mm	Yoke 14x14x280 mm	Yoke 20x20x280 mm

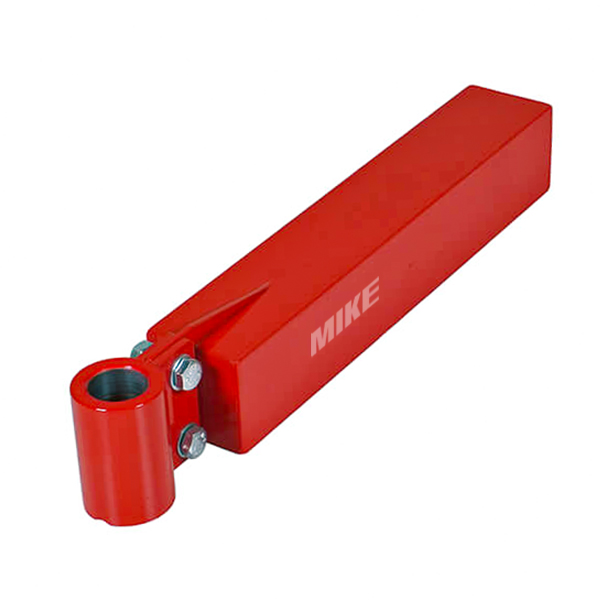

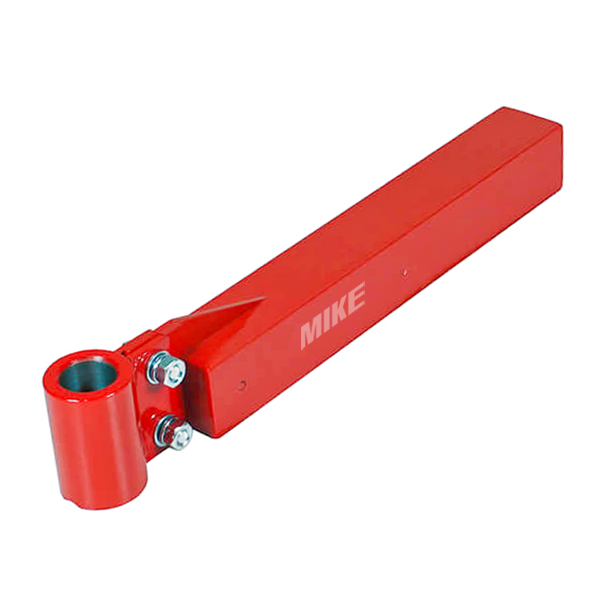

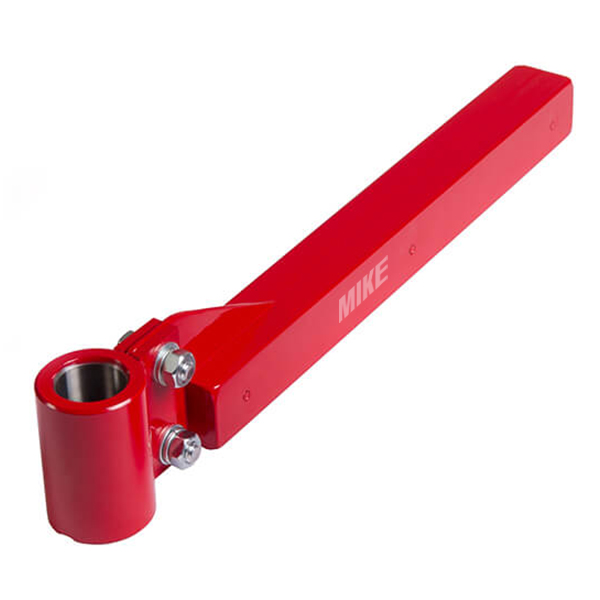

Yoke 30x30x280 mm	Yoke 40x40x280 mm	Yoke 50x50x280 mm

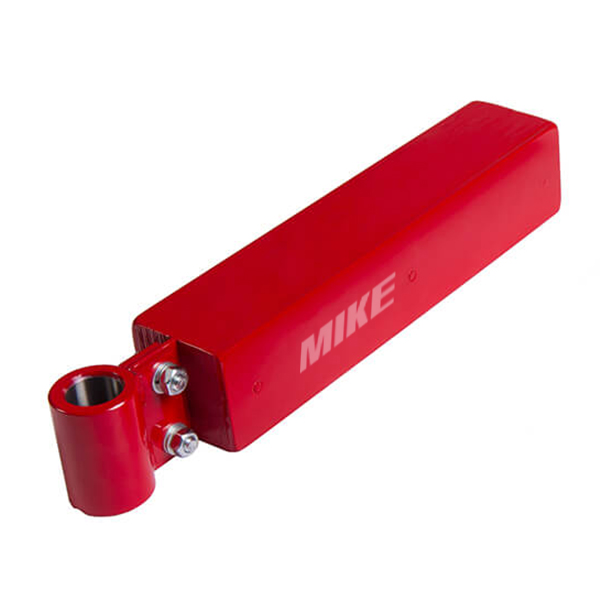

Yoke 60x60x280 mm

Tùy theo kích thước vòng bi cần gia nhiệt, người dùng có thể lựa chọn gông từ với tiết diện phù hợp. Gông có tiết diện nhỏ thường dùng cho vòng bi có đường kính trong nhỏ, trong khi gông lớn thích hợp với các vòng bi cỡ lớn, cần từ thông mạnh hơn.

Ứng dụng và hiệu quả trong thực tế

Việc sử dụng đúng loại gông từ đảm bảo hiệu quả gia nhiệt, duy trì tuổi thọ thiết bị. Nhờ thiết kế khép kín mạch từ, máy gia nhiệt có thể tối ưu hóa mức tiêu thụ năng lượng, đồng thời giảm thời gian gia nhiệt vòng bi. Điều này đặc biệt quan trọng trong các ngành sản xuất yêu cầu thay thế vòng bi nhanh chóng mà không gây ảnh hưởng đến độ chính xác của thiết bị.

Với thiết kế tiêu chuẩn và khả năng hoán đổi giữa hai dòng máy, gông từ của Schaeffler 202 và SLF 302 mang lại sự linh hoạt cho người dùng, giúp quá trình bảo trì và lắp đặt vòng bi trở nên hiệu quả hơn.
