Kích thủy lực lùn NSLS - tải trọng từ 5 - 150 tấn hành trình 6-17mm
Kích lùn thủy lực NSLS có tải trọng từ 5 đến đến 150 tấn tùy theo model. Đây là loại xylanh lùn hay chiều cao đóng nhỏ, hành trình từ 6mm đến 17mm. Dùng trong các ứng dụng có khe hở ban đầu nhỏ. Thuộc loại đơn trình hay Single Acting, áp dụng cho các tình huống nâng, tách. Kích hồi về bằng lò xo, hoạt động ở áp suất 700 bar. Có sẵn khớp nối nhanh đầu cái, kiểu ren NPT 3/8 inch.

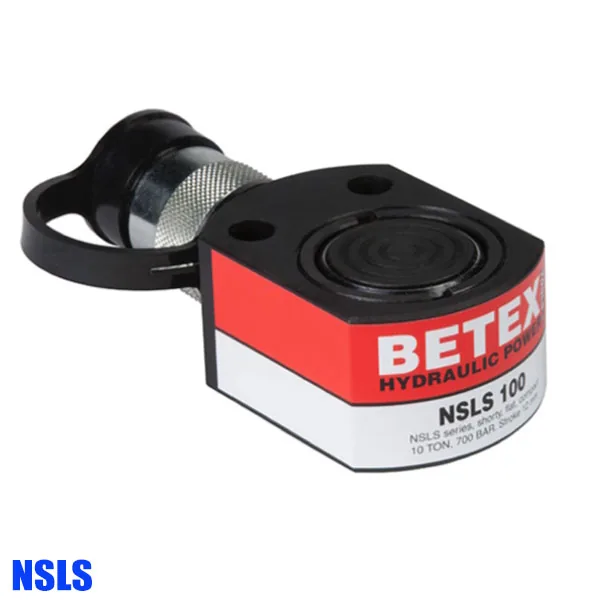

Kích lùn thủy lực NSLS, loại pan cake
Loại này có chiều cao đóng nhỏ, thích hợp với các ứng dụng lách vào khe hẹp. Khe hở ban đầu nhỏ, hành trình nâng cũng không quá lớn. Loại kích NSLS có khoảng hành trình từ 6mm đến 17mm. Hồi về bằng lò xo.
Bảng dưới đây liệt kê các thông số cơ bản của dòng họ NSLS. Chi tiết hơn, các bạn có thể gọi cho chúng tôi để được tư vấn và cung cấp tài liệu của nhà sản xuất. CCĐ = chiều cao đóng.
| Model | Tải trọng tấn | Hành trình mm | dầu cm3 | CCĐ mm | Đáy xylanh |
| NSLS50 | 5 | 6 | 4.5 | 33 | 58.5 x 44 |
| NSLS100 | 10 | 12 | 18 | 42 | 82.5 x 60 |
| NSLS200 | 20 | 12 | 34 | 51 | 100 x 78 |
| NSLS300 | 30 | 13 | 54 | 58 | 117.5 x 95 |
| NSLS500 | 50 | 16 | 113 | 66 | 145 x 115 |
| NSLS750 | 75 | 16 | 180 | 79 | 170 x 145 |
| NSLS1000 | 100 | 16 | 229 | 85 | 185 x 160 |
| NSLS1500 | 150 | 17 | 363 | 100 | 225 x 195 |
Một số model có sẵn tay xác như hình bên, loại tải trong nhỏ sẽ không có. Tải trong maximum của dòng xylanh này là 150 tấn tương ứng với hành trình 17mm. Dung tích dầu nhỏ, do vậy sử dụng với bơm thủy lực có bình dầu nhỏ nhất là phù hợp rồi. Chẳng hạn có thể dung bơm tay PB350 set.
NSLS xylanh thủy lực lùn - pan cake
Dòng kích này có chiều cao đóng close high nhỏ nhất trong tất cả các loại phổ biến trên thị trường. NSLS thường được dùng trong việc tách hay giãn cách các khe siêu hẹp. Sử dụng làm nền để nới rộng khoảng cách trước khi bạn dùng đến một kích thủy lực có hành trình lớn hơn.
 |
 |
 |
Vì đặc tính luồn lách này nên hai cạnh của thành xylanh được nhà sản xuất gọt bớt cho nó mỏng. Một số kích thước có tay xách để bạn dễ di chuyển trong công trường. Quay xách này thường được hàn chết vào vỏ kích lùn. Các thông số khác về lớp phủ vò ngoài xylanh giống nhau, khớp nối nhanh đầu cái vv cũng vẫn giữ nguyên.
Áp suất làm việc lớn nhất: 700 bar hoặc 10000 psi
Vỏ bằng hợp kim thép, phủ Nitrid chống trầy xước.
Loại 1 chiều, hồi về bằng lò xo.
Có sẵn khớp nối đầu cái ren NPT3/8″
Các lỗ ren tiêu chuẩn hệ Inch
| Mã SKU | Giá (VND) | Mua | Kho | Chiều cao đóng | Dung tích xylanh | Hành trình | Tải trọng | |
|---|---|---|---|---|---|---|---|---|
| NSLS 50 | 7.800.000 đ | 33mm | 4.5ml | 6mm | 5 tấn | |||
| NSLS 100 | 13.000.000 đ | 42mm | 18ml | 12mm | 10 tấn | |||
| NSLS 200 | 16.000.000 đ | 51mm | 34ml | 12mm | 20 tấn | |||
| NSLS 300 | 18.500.000 đ | 58mm | 54ml | 13mm | 30 tấn | |||
| NSLS 500 | 26.000.000 đ | 66mm | 113ml | 16mm | 50 tấn | |||
| NSLS 750 | 38.000.000 đ | 79mm | 180ml | 16mm | 75 tấn | |||
| NSLS 1000 | 50.000.000 đ | 85mm | 229ml | 16mm | 100 tấn | |||
| NSLS 1500 | 69.000.000 đ | 100mm | 363ml | 17mm | 150 tấn |
