MÁY GIA NHIỆT TRUNG TẦN

BETEX MF Máy gia nhiệt với công nghệ tần số trung tần.

Ứng dụng để lắp, tháo và làm nóng các cấu kiện kim loại

Gia nhiệt nhanh, và có kiểm soát nhiệt độ với ΔT

Với công nghệ tần số trung tần, năng lượng được truyền đến phôi một cách hiệu quả, vì vậy phôi được làm nóng một cách dễ dàng và nhanh chóng. Máy gia nhiệt BETEX MF, bao gồm một máy phát với cuộn cảm cố định hoặc loại dây mềm (dây gia nhiệt). Kích thước nhỏ gọn giúp dễ dàng di chuyển.

Máy gia nhiệt nhanh BETEX MF. Tiết kiệm thời gian vì máy có thể được kết nối rất nhanh, gia nhiệt nhanh hơn, và an toàn hơn so với các phương pháp thông thường. Năng lượng sử dụng hiệu quả hơn nhiều, nhờ vào mức tiêu thụ điện năng thấp. Một trong những ưu điểm lớn nhất của máy gia nhiệt trung tần là, chúng không bị giới hạn về hình dạng, cũng như kích thước của các phôi gia nhiệt: cuộn cảm mềm có thể được quấn xung quanh bất kỳ kích thước hoặc hình dạng nào.

Ưu điểm của máy gia nhiệt trung tần BETEX MF Để lắp, tháo và làm nóng trước Ứng dụng gia nhiệt cho thép, gang, thép không gỉ và titan Gia nhiệt được kiểm soát bằng nhiệt độ/ hoặc thời gian Đo nhiệt độ kép (giám sát ΔT) Năng lượng kết nối thấp (32/63 Amp) Máy gia nhiệt có thể điều chỉnh công suất từ 2,5 đến 22/44 kW Dễ sử dụng và linh hoạt Thích hợp cho các ứng dụng sản xuất và bảo trì, bảo dưỡng Tự động khử từ tính Không phát sinh tia lửa, hoặc ngọn lửa Không gây tiếng ồn, khói hoặc bụi Làm mát bằng không khí: không cần làm mát bằng nước Các phôi gia nhiệt không bị hư hỏng, các chi tiết đắt tiền có thể được sử dụng lại.

Ứng dụng của máy gia nhiệt trung tần BETEX Vòng bi Bạc làm kín Bạc lót Gối đỡ Bánh răng Con lăn Ống Bạc trượt Khớp nối Bánh xe lửa / vành bánh xe lửa Máy đùn Vỏ stato

Máy gia nhiệt trung tần BETEX MF

Máy gia nhiệt bao gồm một máy phát, và một hoặc nhiều cuộn cảm cố định, hoặc dây mềm. Máy phát được kết nối với cuộn cảm, được sử dụng để làm nóng chi tiết cần gia nhiệt. Vật liệu phù hợp bao gồm sắt, thép, thép không gỉ, titan và hợp kim đồng.

Nguyên lý hoạt động của máy gia nhiệt trung tần

Điện áp ba pha xoay chiều AC được chỉnh lưu và làm mịn thành điện áp 1 chiều. Điện áp được chỉnh lưu thành điện 1 chiều DC, sau đó được chuyển đổi bằng biến tần sang điện áp xoay chiều, có tần số từ 10 đến 25 kHz. Năng lương sau đó được cấp cho phôi từ tính thông qua một “tụ điện cộng hưởng” sử dụng cuộn cảm (cuộn dây). Vì tần số tương đối cao, độ sâu thâm nhập của từ trường là không quá lớn, chỉ có lớp bên ngoài của phôi được làm nóng. Nguyên tắc làm nóng bằng cách sử dụng tần số trung tần, đặc biệt thích hợp cho mục đích tháo – lắp, ví dụ như tháo các vòng bi ra khỏi từ trục.

Cuộn cảm mềm (dây gia nhiệt) cho máy gia nhiệt trung tần

Cuộn cảm mềm, linh hoạt, giải pháp cho các hình dạng hoặc kích thước phôi khác nhau. Chúng có thể được sử dụng để cuốn trong hoặc xung quanh phôi.

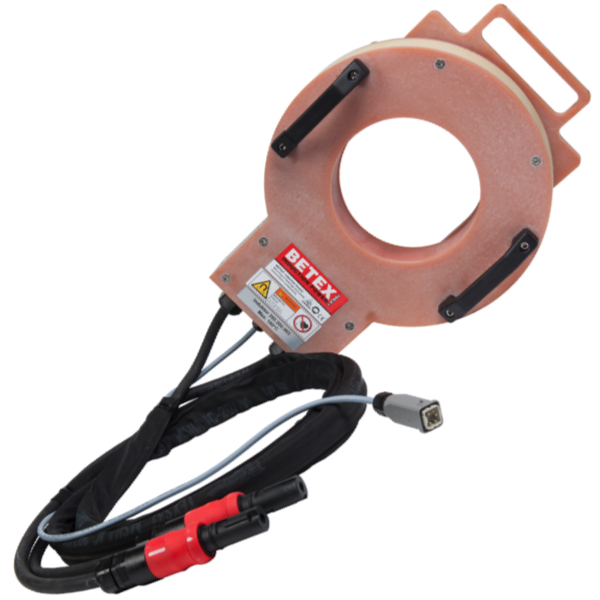

Cuộn cảm cố định cho máy gia nhiệt trung tần

Cuộn cảm cố định được sử dụng cho công việc nối tiếp (kích thước, hình dạng của phôi giống nhau)

Máy gia nhiệt trung tần MF – V 2.5

• Thiết kế nhỏ gọn, với màn hình 3,5 “
• Thao tác, cài đặt trên màn hình cảm ứng, thân thiện với người dùng
• Lựa chọn 3 loại công suất: 10, 22 hoặc 44 kW
• Thiết bị điện tử thông minh, đảm bảo tần suất hoạt động tối ưu
• Điều chỉnh công suất tự chọn
• Đo nhiệt độ kép (giám sát ΔT)
• Lựa chọn giữa cuộn cảm cố định và cuộn cảm linh hoạt (dây mềm)

Delta-T ΔT

Để kiểm soát nhiệt độ tại 2 điểm. Nhờ giám sát Delta-T ΔT, có thể độ bên trong (lỗ) và nhiệt độ bên ngoài của phôi với 2 đầu dò nhiệt độ. Đảm bảo nhiệt độ không, bao giờ được vượt quá chênh lệch cài đặt trước giữa 2 điểm. Điều này đảm bảo nhiệt độ đều và ngăn ngừa ứng suất vật liệu.

Các loại cuộn cảm cho máy gia nhiệt trung tần.

Đối với máy gia nhiệt trung tần BETEX MF, hãy chọn một cuộn cảm phù hợp cho ứng dụng của bạn đang cần. Hoặc gửi bảng thông số, hình ảnh phôi của bạn cần gia nhiệt, để chúng tôi tư vấn và báo giá.

Chức năng thông minh SMART. Nhận dạng cuộn cảm

Khi một cuộn cảm cố định được kết nối vào máy gia nhiệt lần thứ hai, nó sẽ tự động chọn chính xác cài đặt. Tất cả những gì bạn phải làm là nhấn Start.

Vòng bi và bạc lót có thể được gia nhiệt, tháo ra bằng cách sử dụng cuộn cảm mềm

BETEX 3.0, 22 kW

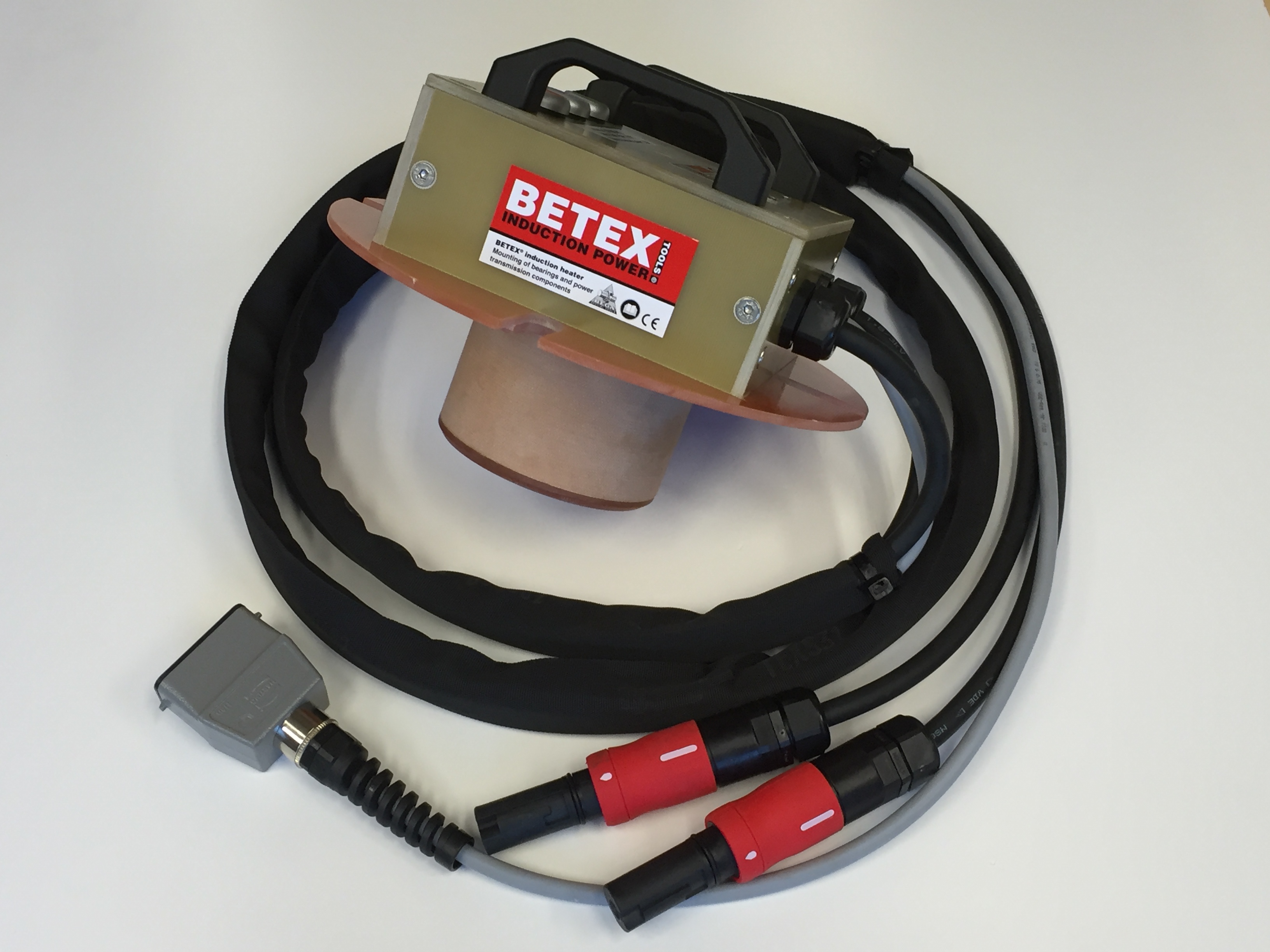

Gắn bánh xe,sử dụng cuộn cảm cố định, gia nhiệt đường kính trong của phôi

Tháo dỡ bạc lót trên rullo trong nhà máy thép, sử dụng cuộn cảm (dây gia nhiệt) mềm quấn vòng quanh phôi. Nhiệt độ: 200°C. Thời gian cần thiết: 17 phút.

BETEX 3.0, 44 kW

Tháo khớp nối ở hộp số. Nhiệt độ: 100°C. Thời gian cần thiết: 7 phút.

Cuộn cảm cố định gia nhiệt trong và ngoài phôi

Để lắp ổ trục không bị cưỡng bức, hai máy gia nhiệt 22KW ghép gộp công suất. Vòng trong và vòng ngoài được nung nóng đồng thời.
