Đĩa cảo mang cá Tri-section, phụ kiện cho vam thủy lực Schaeffler

Đĩa cảo mang cá Tri-Section Schaeffler được thiết kế đặc biệt dành cho các loại cảo 3 chân (thủy lực). Với thiết kế độc đáo và được cấp bằng sáng chế. Bộ ba mảnh này mang lại khả năng mở rộng và áp lực đều lên tất cả các điểm tiếp xúc. Phân chia hay phân bổ lực kéo theo các vector cân xứng 120 độ.

Đĩa cảo Tri-Section được đặt giữa vòng bi bên trong và bên ngoài, ngăn không cho lực kéo truyền qua các bộ phận di chuyển, giúp bảo vệ vòng bi khỏi hư hỏng. Tải trọng gồm 6 tấn, 8, 20 và 30 tấn, vắng bóng 12 tấn.

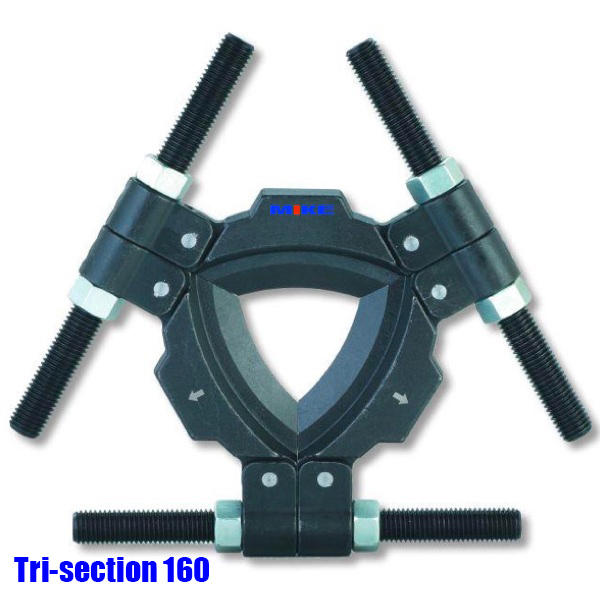

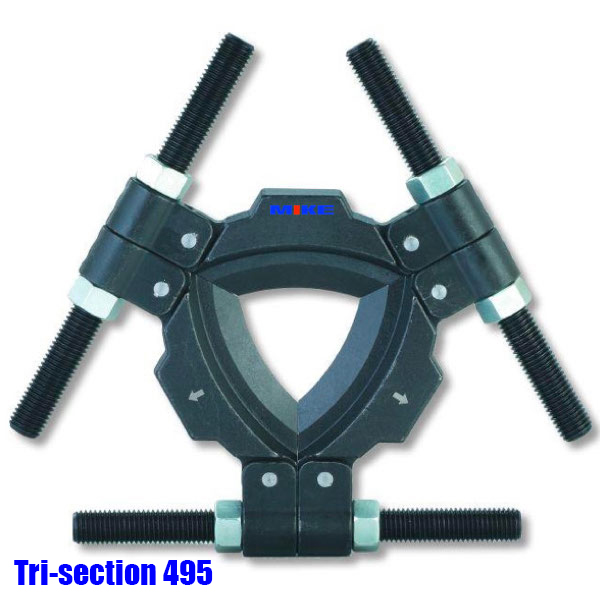

Đĩa cảo Tri-Section Schaeffler được thiết kế để sử dụng kết hợp với các loại cảo 3 chân (thủy lực) như Tri-Section 160, 210, 340, và 495. Chúng phù hợp để xử lý các vòng bi có kích thước lớn, đảm bảo lực phân bổ đều và ngăn chặn việc làm hỏng vòng bi trong quá trình tháo lắp.

• Thiết kế thân thiện với người dùng: Cơ chế bản lề độc đáo đảm bảo độ mở rộng tối đa. Nhờ vào thiết kế này, lực được phân phối đều, tránh làm cong hoặc biến dạng vòng bi.
• Phù hợp với nhiều loại cảo 3 chân: Đĩa cảo Tri-Section có thể sử dụng với các loại cảo 3 chân khác nhau.
• Phạm vi ứng dụng rộng: Sản phẩm có sẵn trong nhiều kích thước khác nhau, phù hợp với các trục có kích thước từ 26 đến 495 mm.
• Đa dạng các model: Đĩa cảo Tri-Section có 4 mẫu khác nhau, phù hợp với các trục từ 26 đến 495 mm.

Với thiết kế cơ chế bản lề, cảo mang cá này mang lại hiệu quả cao trong việc tháo lắp các vòng bi lớn mà không gây hư hỏng cho các bộ phận khác.

Đĩa cảo mang cá Tri-section Schaeffler Phụ kiện cho vam thủy lực

Dễ nhận thấy rằng, tất cả các liên kết đều phải là loại 3 chấu cân xứng. Việc chọn kết hợp với chủng loại hay Series nào tùy thuộc vào người sử dụng sau cùng.

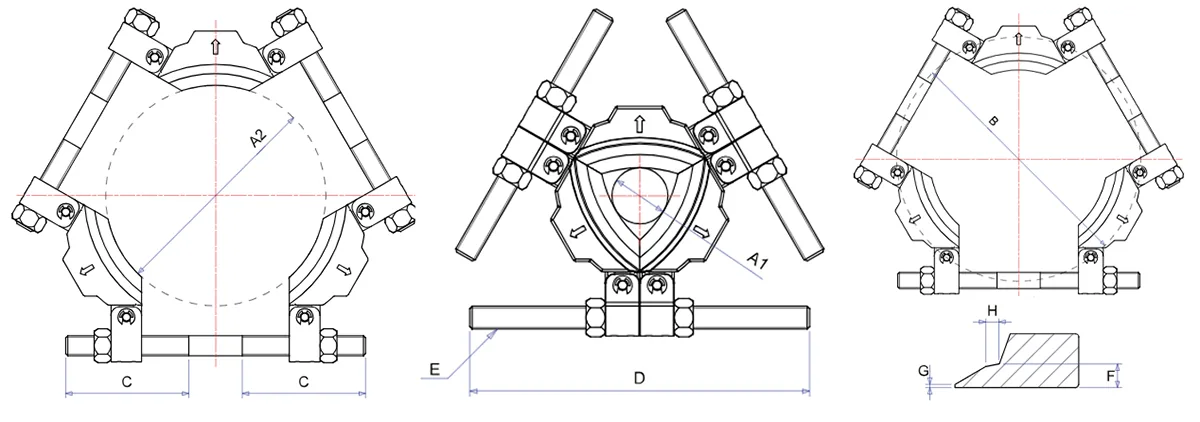

• Đường kính trục khả dụng (A1 mm)
• Đường kính trục khả dụng (A2 mm)
• Độ mở rộng tối đa (B mm)

Đĩa cảo mang cá Tri-Section Schaeffler là một sản phẩm ưu việt trong việc xử lý cảo vòng bi lớn và nặng. Sự đa dạng về kích thước và khả năng tương thích với nhiều loại cảo 3 chân khác nhau giúp đĩa cảo Tri-Section trở thành lựa chọn hàng đầu cho các công việc đòi hỏi an toàn cao.

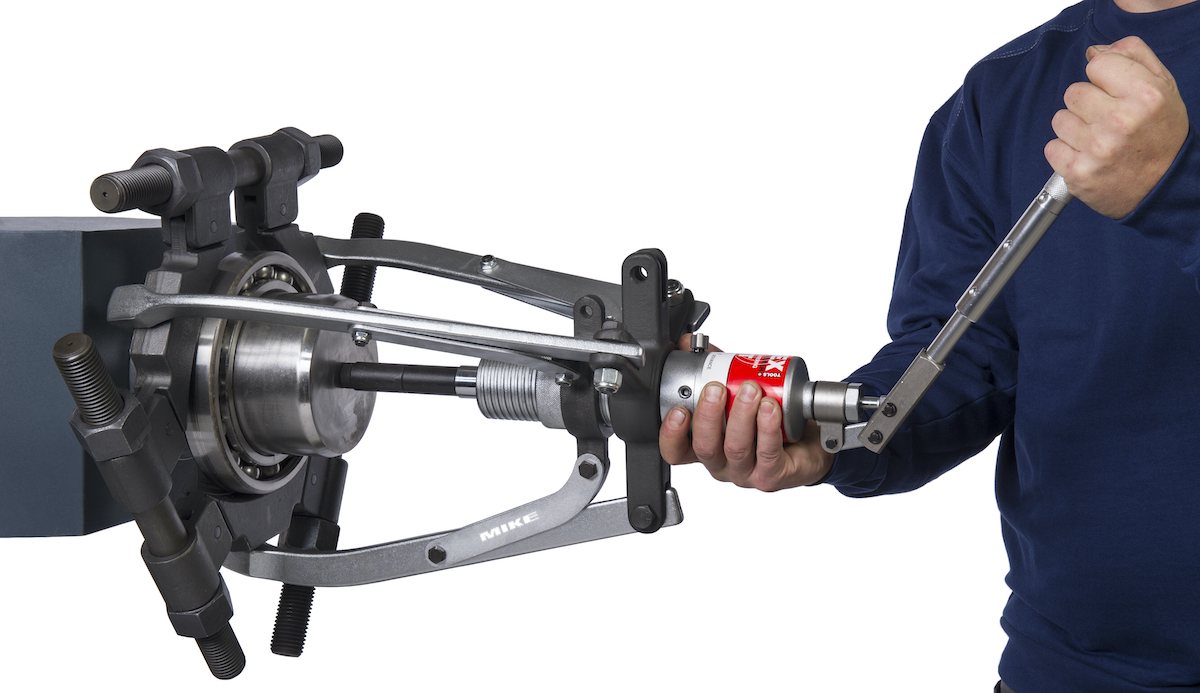

Tri-section đĩa cảo mang cá 3 mảnh là một phụ kiện cho cảo vòng bi. Mở rộng phạm vi ứng dụng cho các dòng cảo. Kết cấu đơn giản chỉ là 3 phần đĩa hợp kim, trượt trên bulong dẫn hướng. Hình trên đây minh họa một ứng dụng kết hợp đĩa cảo mang cá với dòng vam thủy lực HSP.
