Shim size B miếng chêm inox khổ 75x75mm, size bulong M20. Gia công trên máy CNC, cho độ chính xác cao. Mỗi miếng chèn inox đều có đuôi đục lỗ sẵn để dễ kéo ra khi cần. Tất cả các cóc cạnh đều được bo tròn, giảm tối đa rách shim ở các vị trí trọng yếu.
 |
 |

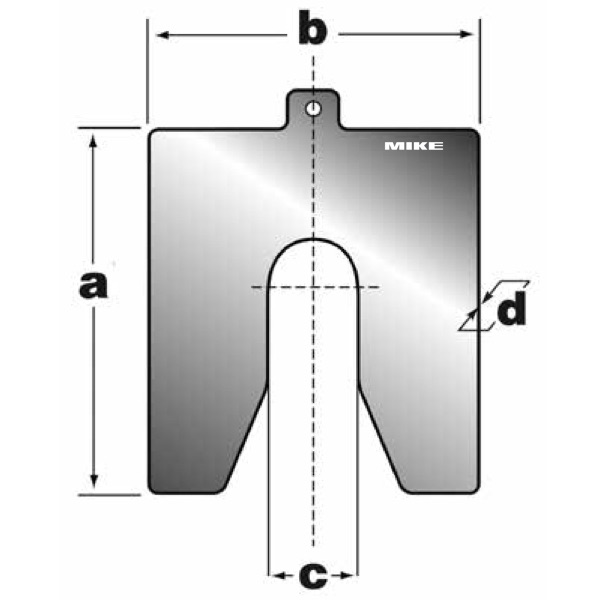

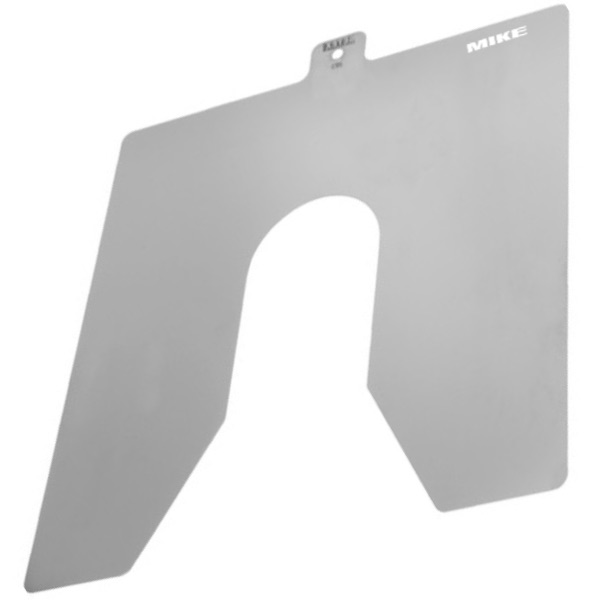

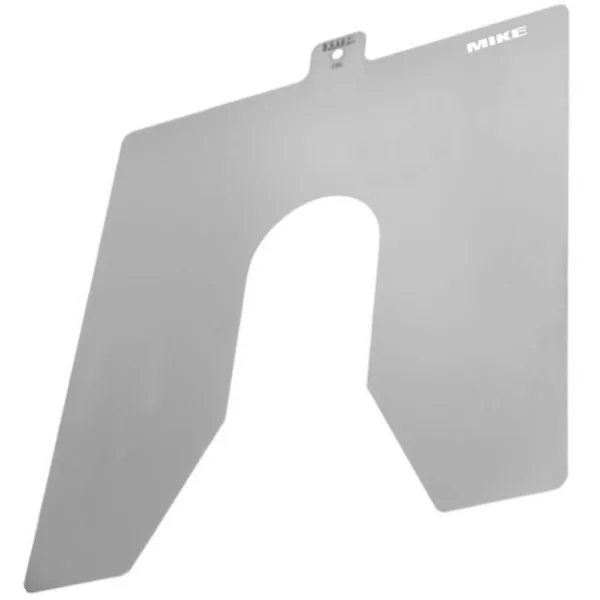

| Bản vẽ kích thước quy ước | Miếng chêm thực tế |
Quy ước về kích thước như bản vẽ trên, mỗi miếng shim inox có 4 thông số kỹ thuật rộng x dài x dày = a x b x d. Đơn vị mm. Trên miếng chêm chân máy có kích thước c, quan trọng. Vì nó quyết định miếng này có xỏ được vào chân bulong hay không. Kích thước này lớn hơn đường kính của bu lông, ở đây là M20.
Việc cắt vát góc tại vị trí c trên hình vẽ, chi tiết này giúp cho miếng chèn dễ nhét vào khe hở hơn. Lỗ bulong cũng được cắt bằng máy CNC, đảm bảo rằng trên mọi góc cạnh của shim không có góc nhọn gây rách. Khác biệt hoàn toàn với việc bạn cắt bằng kéo ra từ shim tấm.
Giá trong phần liệt kê dưới đây cho 1 hộp 10 miếng shim.
Shim gia công có độ chính xác cao.
Dùng căn chỉnh máy nhanh chóng và chính xác.
Độ dày được khắc trên mỗi miếng shim.
Vật liệu bằng thép không gỉ stainless steel.
Các góc cạnh bo tròn, giảm thiểu rách shim.
Kích thước dài x rộng x Ølỗ: 75x75x21mm.
Kiểu shim: type B
Hộp 10 miếng
| Mã SKU | Kho | Size bulong | Độ dày |
|---|---|---|---|
| B075300By | M20 | 3.0mm | |
| B075100Bw | M20 | 1.0mm | |
| B075200Bx | M20 | 2.0mm | |
| B075040Bt | M20 | 0.4mm | |
| B075050Bu | M20 | 0.5mm | |
| B075070Bv | M20 | 0.7mm | |
| B075005Bn | M20 | 0.05mm | |
| B075010Bp | M20 | 0.1mm | |
| B075020Br | M20 | 0.2mm | |
| B075025Bs | M20 | 0.25mm | |
| B0750025Bk | M20 | 0.025mm | |
| B075015Bq | M20 | 0.15mm |
